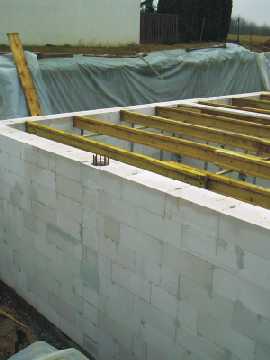

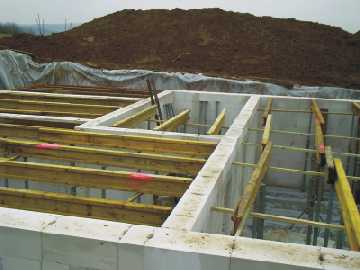

Die Woche begann am Rosenmontag mit dem Abstreben der Decke oder besser des Fußbodens des Erdgeschosses.
Am 04.02.2003 wurden um 7 Uhr die Deckenplatten angeliefert und auf die Mauern des Untergeschosses aufgelegt, so dass bereits um 11 Uhr Herr Stein mit dem Einbau der ersten Lüftungsleitungen (Zuluft) für das Untergeschoss beginnen konnte. Nach derzeitigem Planungsstand hat das UG kein Fenster, das geöffnet werden kann. So muß auch im Sommer das UG vollständig per Lüftungsanlage belüftet werden.

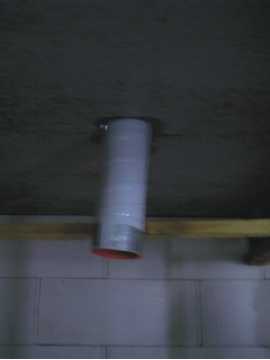

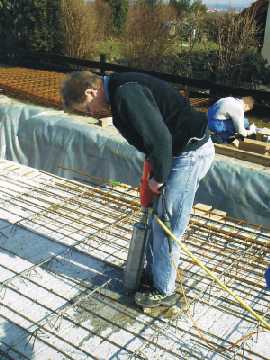

Mit einem speziellen Kernbohrgerät hat Herr Stein die Durchbrüche für die Zuluftleitungen in die Betondecke geschnitten, dass die Betondecke von unten nicht beschädigt wird. Die Verwendung von Spezialgerät hat sich gelohnt (Vergleich zu Standardwerkzeug beim Einbau der Heizungsleitungen s.u.).
Als Zu- und Abluftleitungen werden entsprechend der Planung der Lüftungsanlage durch Herrn Stein Westaflex Rohre Typ Quadrofix 3 (Verz A*A=129*52 mm / Länge 300m mm) SN 100QFIX3WV verwendet,

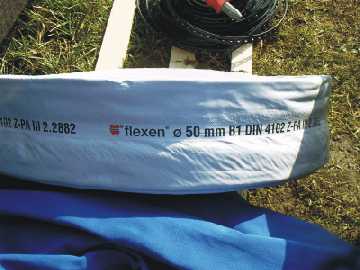

welche - da in die Betondecke eingegossen - mit einem Schutzschlauch vor Beschädigung geschützt werden.

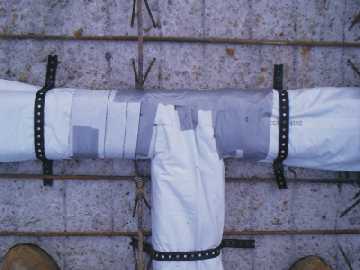

An Übergängen und Verzweigungen wird das Rohr mit entsprechendem Zubehör (Klebebänder mit Stoffbeschichtung) eingepackt, und ....
mit Klebeband gesichert. Das Rohr selber wird dann auf dem Betonboden fixiert.

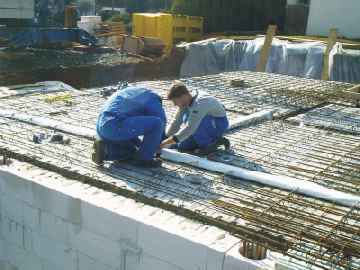

Ansicht von Osten - Mitarbeiter der Fa. Münzing & Habersam aus Flein bei der Montage der Lüftungsleitungen.

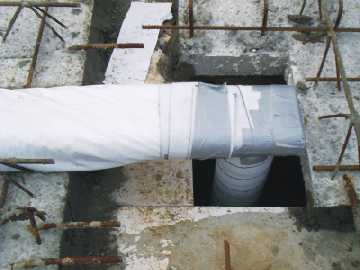

Die Umlenkung nach unten erfolgt unter Verwendung des Westaflex Umlenkstückes 100QUL903WIX, die runden Rohrstücke haben dann einen Durchmesser von 100mm.

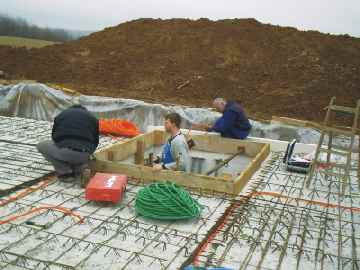

Am Aschermittwoch begannen dann die Einlegearbeiten für die EIB-Elektroverkabelung durch die Fa. Schnell. Alle Leitungen (Strom, EIB, Telefon, TV, CAT) werden in die Betondecke eingelegt, da wir keinen Estrich einbauen werden.
Parallel wurden durch die Fa. Münzing & Habersam die Heizungsrohre für Paradigma Wandheizelemente Typ Lago verlegt. Die Verlegeplanung der Heizungsrohre sowie die Positionierung und Auslegung der Wandheizelemente erfolgte durch Herrn Stein.

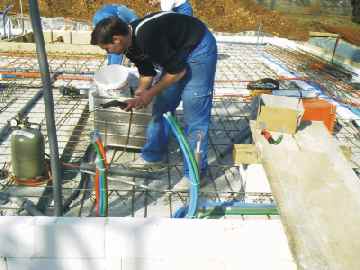

Mitarbeiter der Fa. Münzing&Habersam beim Verlöten der Kupferleitungen für die Wandheizelemente.

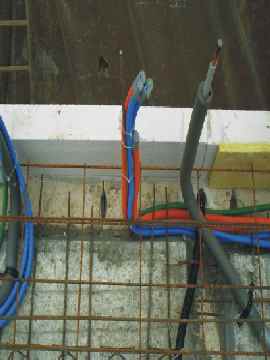

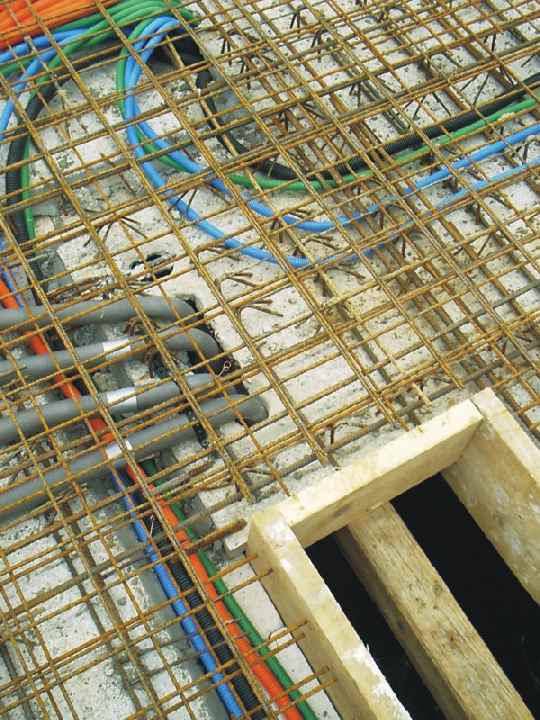

Zuleitungen Elektro zum Schaltschrank im Untergeschoss: orange und schwarze PVC-Kabelschutzrohre für Strom, blaue Rohre für TV, CAT, grüne Rohre für EIB-Busleitungen.

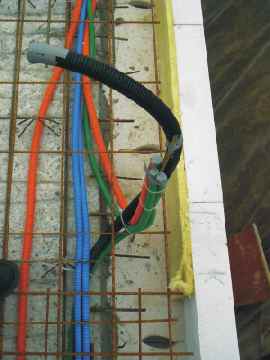

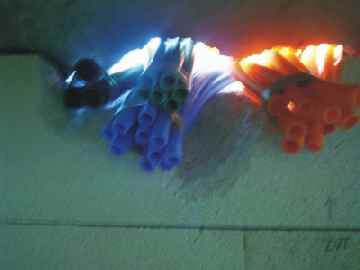

Die Enden der Schutzrohre werden nach dem Betonieren der Decke bündig mit der Wand abgeschnitten.

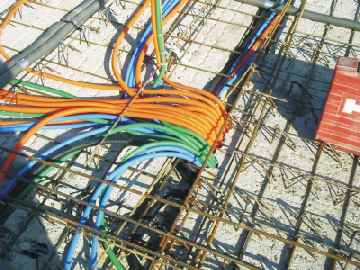

Da noch keine Kabel in den Rohren liegen, sind alle Bögen großzügig verlegt, um später mit Zugspiralen keine Probleme zu bekommen.
An den Endpunkten sind die Kabelschutzrohre mit Eisenstangen nach oben gebogen und die Enden sauber mit Klebeband verschlossen. Das PE-ummantelte Kupferrohr, das für die Wandheizelemente verlegt wurde, ist ebenfalls mit einer aufgelöteten Schutzkappe verschlossen worden.
Im Bereich lasttragender Decken dürfen keine Rohre parallel zur Wand verlaufen. Deshalb wird ein Abstand von 10 cm eingehalten.

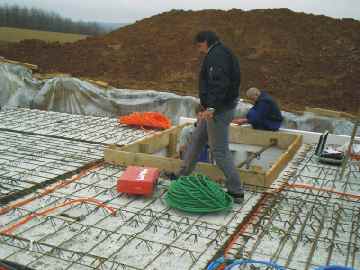

Am Freitag fand eine große Baubesprechung auf der Baustelle statt. Anwesend waren Herr Laukhuf, Herr Stein, Herr Münzing und Herr Habersam, Herr Schweigert / Fa. Elektro-Schnell sowie die Bauherrschaft.

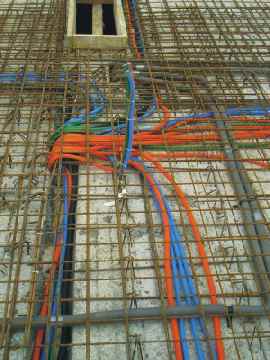

Ziel der Besprechung war die Vorbereitung einer Verlegeplanung für die im Technikschacht ( rechter unterer Bildrand linkes Bild) zu verlegenden Leitungen sowie die Klärung der Frage, ob die Durchbrüche für die Heizungsrohre (grauen Rohre im linken Bild) an der richtigen Stelle vorgenommen wurden und ob diese die Verlegung anderer Leitungen anderer Gewerke nicht behindern. Zudem muss die Platzierung aller Geräte im Technikraum aufeinander abgestimmt werden.
