Nun ist er voll im Gange, der wohl für viele interessanteste
Teil des Hausbaus, der Innenausbau. Jetzt wird sich zeigen, wie reibungslos die
einzelnen Gewerke ineinander greifen. Auf der Baustelle arbeiten jetzt mehrere
Handwerker parallel.
Wir treffen
bestimmt bei den einen oder andern Handwerker mit unseren Vorstellungen
bezüglich Genauigkeit und Einheitlichkeit nicht immer sofort auf Verständnis,
wobei wir derzeit keinen Anlass haben unzufrieden zu sein.
|
|
|
|
|

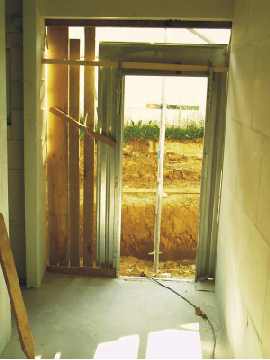

Vor dem Eingang wurde heute das Gerüst teilweise abgebaut
und die Bautüre neu eingesetzt.
|

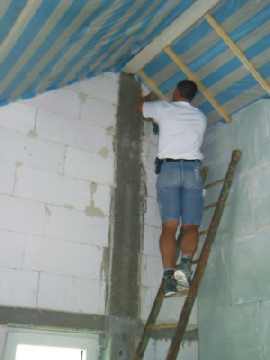

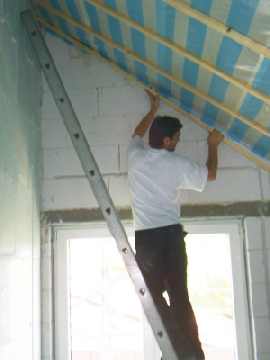

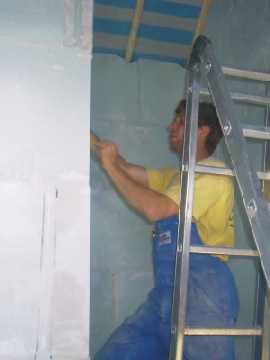

Fa. Kübler bringt die Lattung für die Deckenverkleidung
an.
|
|
|
|
|
|
|

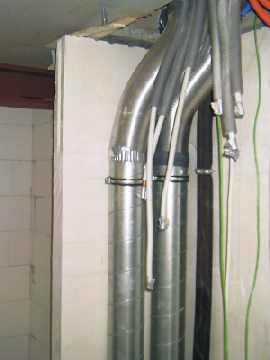

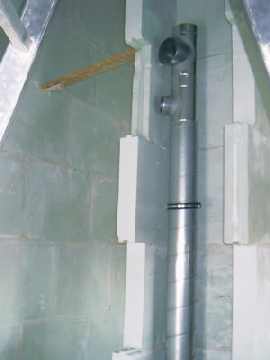

Die ersten Steigleitungen für die Lüftungsanlage werden
montiert (Münzing&Habersam)
|

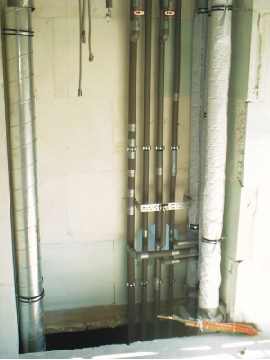

Sauber und ordentlich aufgeräumter Technikschacht, links
die Lüftung, rechts das Wasser- und Abwasser und die Staubsaugerrohre
|

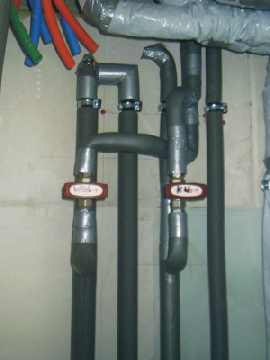

WW, KW, GW (Grauwasser), alle Edelstahlwasserleitungen werden
gedämmt.
|
|
|
|
|
|

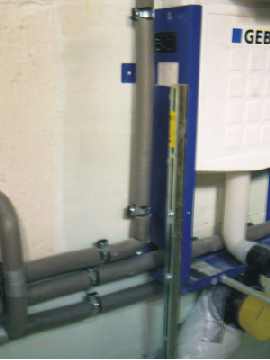

Alle Toiletten sind mit separaten Leitungen für die spätere
Grauwassernutzung angeschlossen.
|

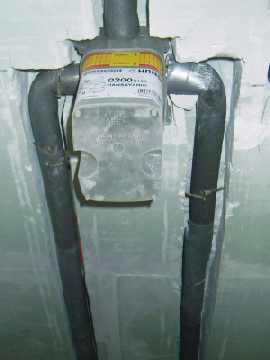

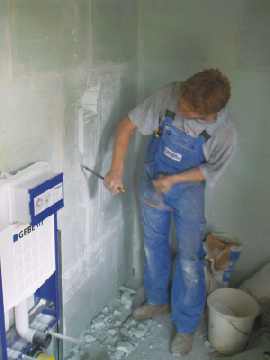

Verlegen der Wasserleitungen für die Dusche im EG
|
Fein säuberlich werden die Rohre und die
Unterputzarmatur moniert, alle Leitungen sind mit Dämmung umhüllt. |
|
|
|
|
Am Montag hatten wir mit Herrn Laukhuf, Herrn Habersam und
Herrn Stein eine Baubesprechung, bei der weitere Details der
Leitungsführung besprochen wurden.
|
Leider gibt es bis heute noch keine genauen Pläne aller
Details der Lüftungsleitungsführung, die Feinplanung erfolgt auf der

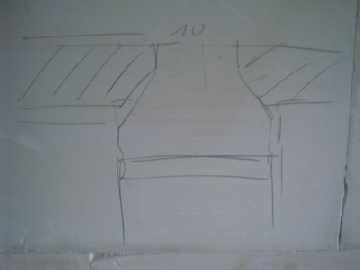

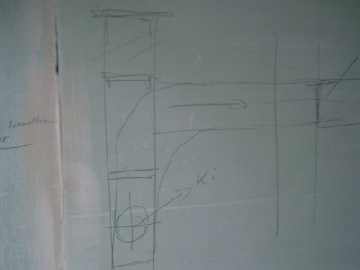

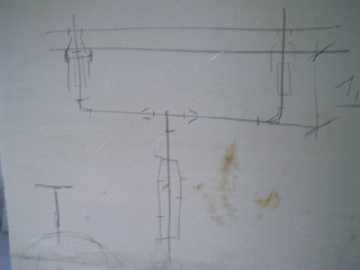

Baustelle. Daher sind die "Höhlenzeichnungen" für die
Dokumentation wichtig.
|
|
|
Die Rohre, die im Luftraum abgehängt werden müssen,
werden an T-Trägern montiert, dieses Detail kennen wir auch erst seit
Montag wobei dies Dank der Flexibilität von Herrn Laukhuf und Herrn
Habersam kein Problem wird. Herrn Stein sind zwar die Ausführungsdetails
seiner eigenen Planung bekannt, da die Montage aber durch Fa. Münzing&Habersam
erfolgt besteht aus unserer Sicht ein Informationsdefizit. Die Träger
für die Rohraufhängungen fertigt Fa. Brenner samt
Pulverbeschichtung.
|
|

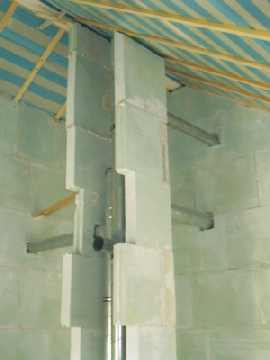

Ausführung der Steigeleitungen, mit Revisionsöffnungen
für die gelegentliche Reinigung der Rohre
|
|
|
|
|
|

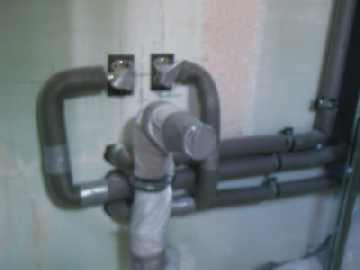

Die Leitungsführung unter dem Waschbecken im EG
|

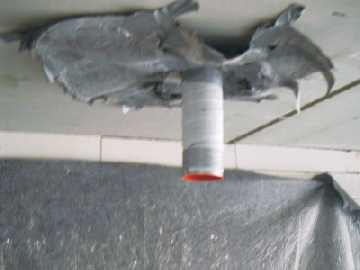

Die Lüftungsleitungen wurden deckenbündig eingekürzt,
Fenster und Umfeld wurden sorgfältig abgedeckt, dass die Funken keine
Schäden an den Fenstern verursachen
|
|
|
|
|

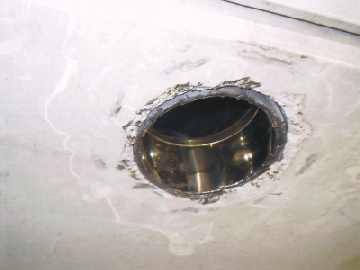

Deckengleich
|
Detail Abluftrohr, Übergang zu Küchenabluft |
|
|
|
|

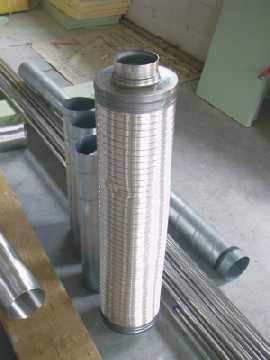

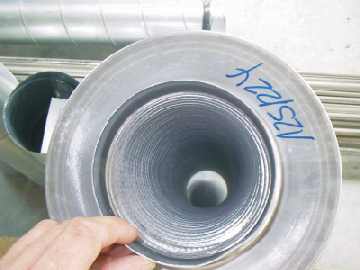

Ein Schalldämpfer für die Lüftungsanlage
(Innenansicht)
|

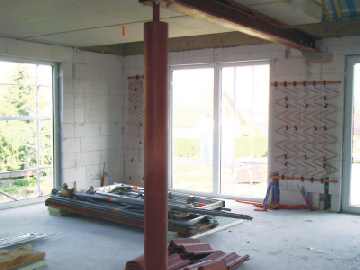

Blick ins Esszimmer |
|
|
 |
|
|

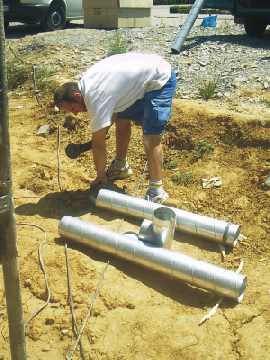

Die Lüftungsrohre werden eingekürzt
|
 |
 |
|

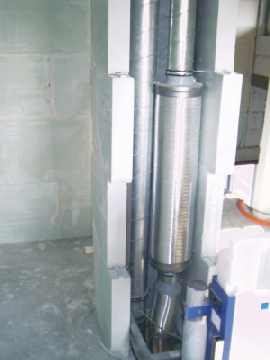

Montage des Schalldämpfers
|

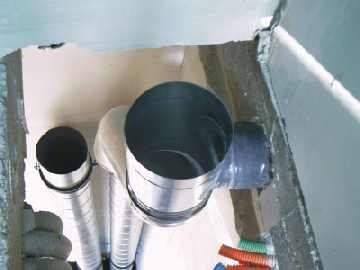

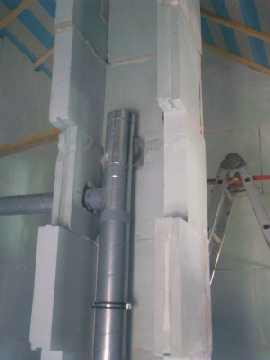

Montage der Zuluftleitungen im oberen Technikschacht
|
 |
 |
|

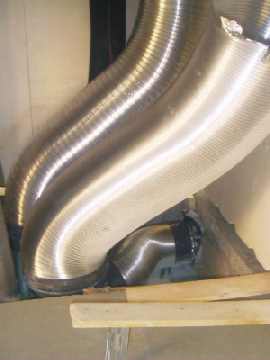

Flexibler Übergang von EG ins DG. Unten erkennbar der Übergang des
Abluftrohres von der Küche (in der Decke verlegt)
|
Die Bögen sind auch für den Schallschutz wichtig. Rechts ist auch die
Steigleitung zum Solarkollektor erkennbar.
|
 |
 |
|
|
Links das Zuluftrohr für das Kinderzimmer
|
 |
 |
|

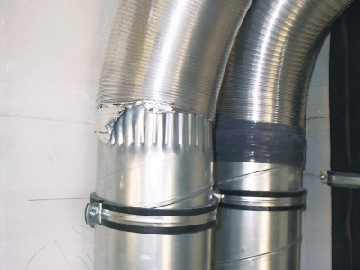

Detail Rohrübergänge - gut, dass es Klebeband gibt
|
Rechts neben dem "Kamin" sind die Übergänge der
Lüftungsleitungen in die Galerie erkennbar. Das obere Rohr dient zur
Entlüftung des Firstbereiches, das untere Rohr fördert die Zuluft ins
Schlafzimmer.
|
|
|
|
|

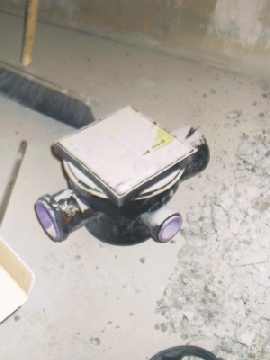

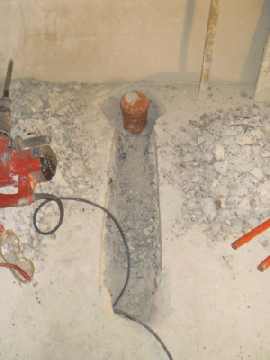

Zudem wurde am Freitag der Bodenablauf im Technikraum eingebaut.
|
Da dieser bei den Rohbauarbeiten vergessen wurde, muss
hierfür der Betonboden wieder aufgestemmt werden.
|
|
|
|
|

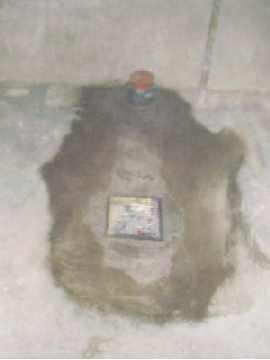

Fertig, doch bevor wir fliesen können muss noch der Kontrollschacht
einbetoniert werden...
|
|
