30.08.2003

Verlegung des Erdwärmetauschers für unsere Wärmepumpe

Am 22.08.2003 begann Fa. Nick aus Leonberg mit der Verlegung der kunststoffummantelten Kupferleitungen für unseren Erdkollektor, welcher künftig als Wärmequelle für unsere direktverdampfende Wärmepumpe dienen wird.

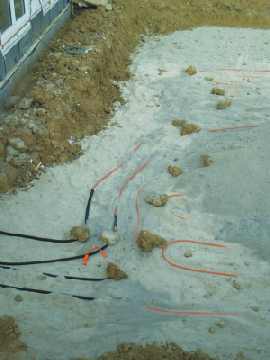

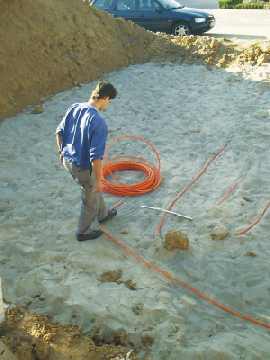

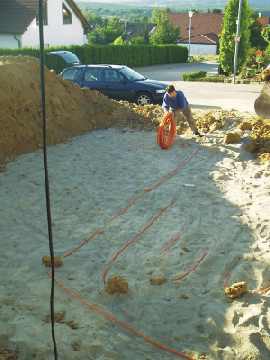

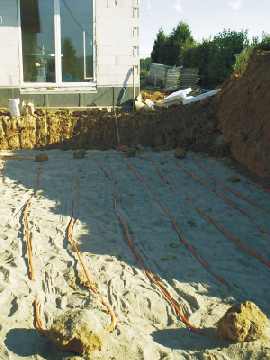

Auf einer Fläche von 145 m² wurden drei Kreise Kupferleitungen a 75 Meter Länge verlegt. Die Rohrleitungen werden später in einer Tiefe zwischen 0.8 und 1.2 Meter Tiefe im Boden liegen und dort dem Boden Wärme entziehen.

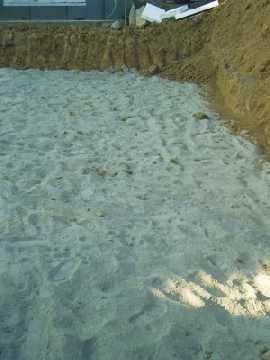

Alle Leitungen liegen in Sand. Das Sandbett unter dem Kupferrohr ist 15 cm dick, die Überdeckung ca. 10 cm.

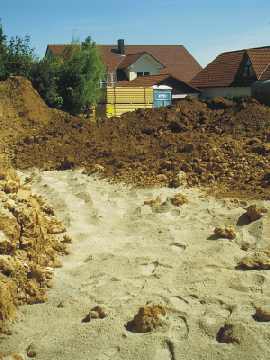

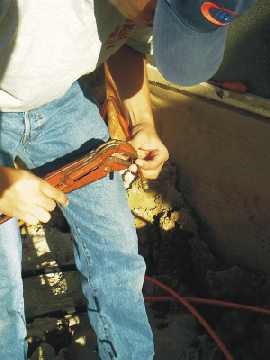

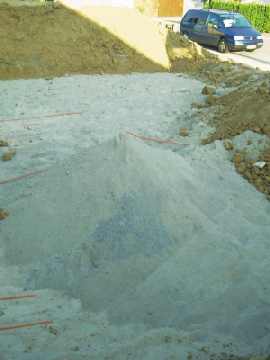

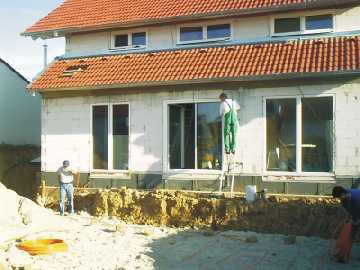

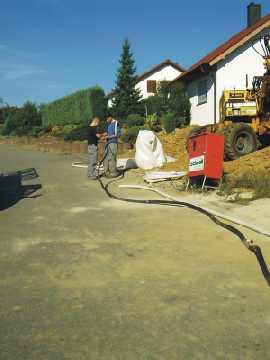

Nach der Abdeckung mit Sand (Montag, 25.08.2003) wird das Kollektorfeld wieder mit Erde bedeckt. Dabei wird ein Rohr beschädigt (siehe unten). Rechts sichtbar der Zusammenbau der Sammelleitung. Als Sammelleitung dient ein dickes Kupferrohr (1,5 cm Durchmesser, welches mit PU-Schaum umhüllt wird. Das umhüllte Rohr wird in einen flexiblen Schlauch (Rohr) eingeführt.

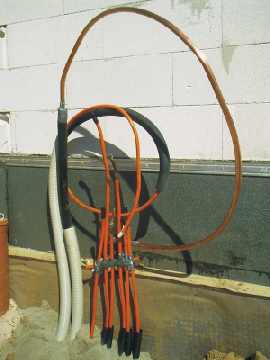

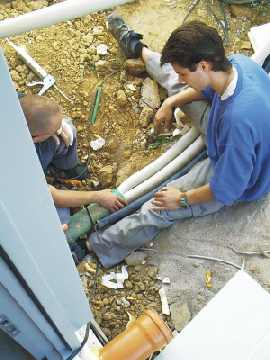

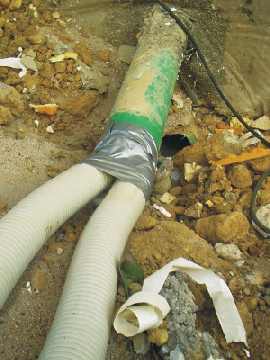

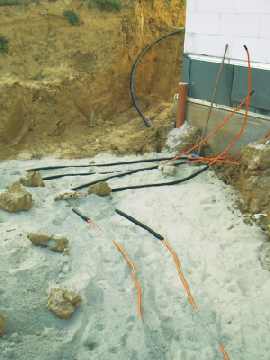

Einfuhr der Sammelleitungen in die vorbereitete Mauerdurchführung, rechts der provisorisch zusammengeführte Leitungsbaum, welcher später in einem Schacht über eine Galerie verbunden wird.

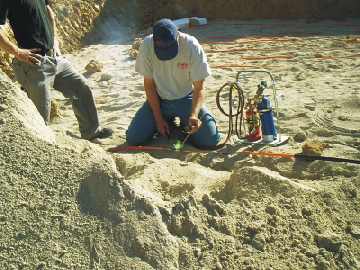

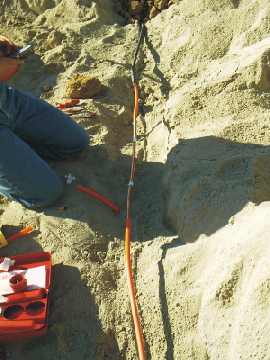

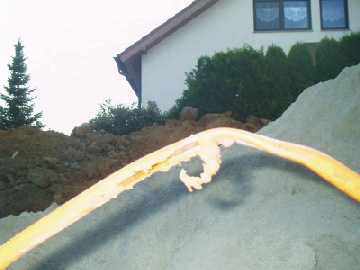

Die Reparatur der Heliotherm Wärmepumpenleitung, welche durch die Baggerschaufel beim Verfüllen der Grube beschädigt wurde, erfolgt direkt auf der Baustelle. Das beschädigte Stück wird großzügig herausgeschnitten.

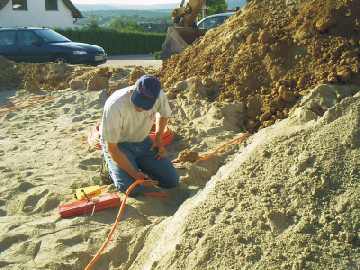

Das Rohrmaterial ist werksseitig mit Stickstoff gefüllt und abgedrückt. Das entfernte Stück wird durch ein neues Kupferrohrstück ersetzt (Herr Nick).

Anschließend wird das Rohr wieder evakuiert und  wieder mit Stickstoff abgedrückt

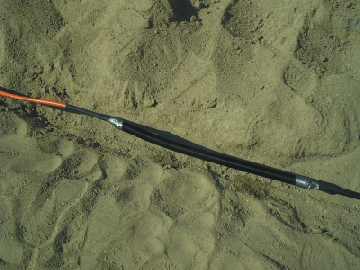

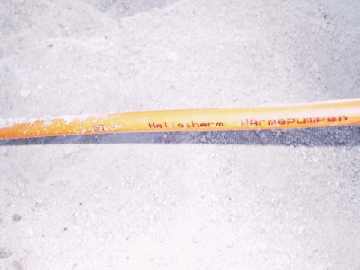

Das reparierte Rohrstück
