05.09.2003 |
Endmontage unserer Elektroinstallation |
Unser Haus bekommt sein Gehirn. Ohne Übertreibung - die Elektroinstallation, welche Fa. Schnell ausführt, wird die wichtigste Komponente in unserem Passivhaus bilden. Auf den ersten Blick erscheint die Ausstattung überdimensioniert, beim genauen Hinsehen zeigen sich die Planungsqualitäten eines erfahrenen Fachbetriebes.
Üblicherweise verfügt eine Solaranlage über eine eigene Steuerung, diese misst die Temperatur im Solarspeicher und in den Kollektoren und bestimmt aus den Temperaturdifferenzen, ob sich ein Betrieb der Solarspeisepumpe lohnen könnte.
Eine Wärmepumpe besitzt üblicherweise auch eine eigene Intelligenz. Die Wärmepumpe misst die Temperatur im und außerhalb des Hauses misst die Temperatur im Solarspeicher und ggf. noch die Brauchwassertemperatur und entscheidet aus den Messwerten, ob sie Wärme unter Stromverbrauch in den Solarspeicher pumpen soll, ohne dabei auf eine evtl. vorhandene Solaranlage Rücksicht zu nehmen.
Die Lüftungsanlage besitzt lediglich eine manuelle Dreistufenschaltung, das Heizregister wird üblicherweise über einen manuellen Temperaturregler gesteuert. Fußboden- oder Wandheizungen werden ebenfalls über manuelle Thermostate geregelt, Schiebeläden und Jalousien besitzen keine Steuerintelligenz.
Wir haben auf die bauseitigen Steuerbausteine in allen technischen Geräten verzichtet und lassen einen EIB Homemanager und die EIB-Steuerung die Regelung übernehmen, wenn wir nicht selber steuern wollen. EIB-Temperaturfühler messen Außen und Innentemperaturen. Die Innentemperaturen werden in mehreren Bereichen des Hauses ermittelt. Gleichzeitig wird die Temperatur im Wärmespeicher und in den Solarkollektoren direkt von EIB-Sensoren ermittelt. Hierdurch kann in Abhängigkeit von Tageszeit, Jahreszeit, und Sonnenscheinintensität ein geeigneteres Energiemanagement betrieben werden, als durch voneinander unabhängigen Systemen. Alle Heizsysteme (6 Wandheizungen, ein Luftheizregister) werden mit EIB-gesteuerten Ventilen betrieben. Die Lüftungsanlage schaltet in Abhängigkeit von definierbaren Parametern, die Lüftungsintensität. Alle Jalousien und Schiebeläden sind EIB gesteuert. Dabei sind die Geräte nicht intelligent, sondern folgen Ihrem Programm - die Intelligenz muss vom Programmierer stammen - noch viel Arbeit für Herrn Schweigert :-).
|
|
|
|
|

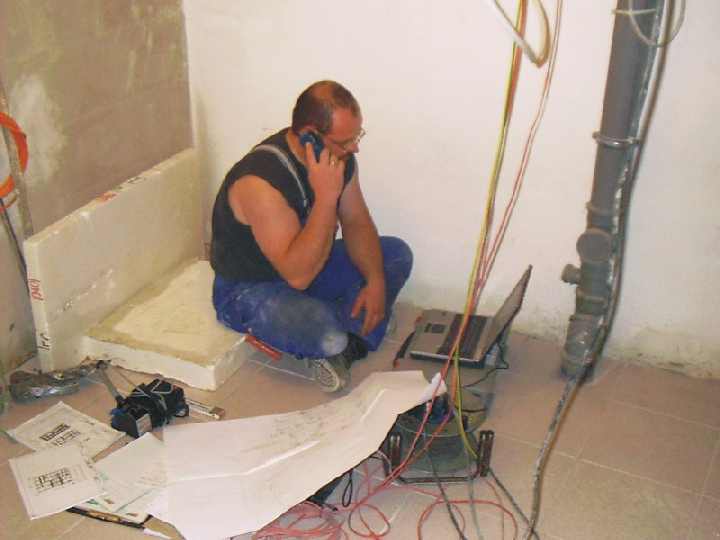

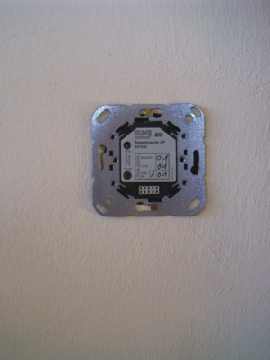

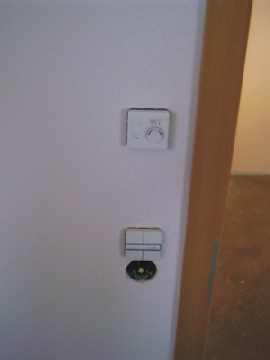

Einfach dagegen ist der Einbau der Sensoren und Tastschalter. Oben links ein Temperatursensor im Schlafbereich. Vorteil der EIB-Komponenten: Schalter und Sensoren können beliebig im Haus verteilt und jederzeit an anderen Stellen platziert werden. Jeder Busankoppler wird programmiert, erhält mittels ETS seine eindeutige Adresse im BUS. Spätere Ergänzungen sind kein Problem solange die Verkabelung an alle wichtigen Punkte im Haus verlegt wurde. |
Die künftige Zentrale, selbstredend per RS232 koppelbar an den PC zur Programmierung und zum Auslesen der speicherbaren Messwerte - einfach zu Bedienen über Dippschalter |
|
|
|
|
|

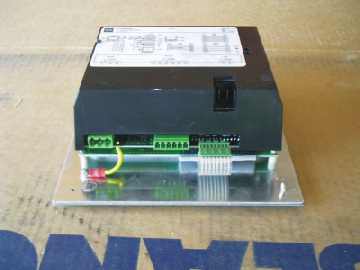

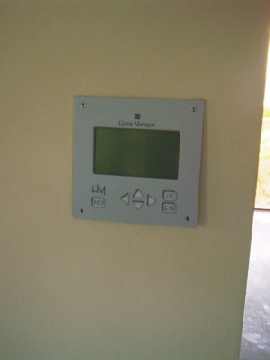

Microprozessortechnik auf kleinstem Raum - der Moeller Homemanager |

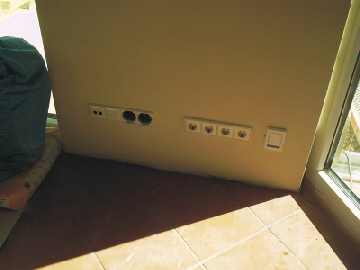

Standardhauselektronik, Antennendose, Boxendose, CAT5-Kabel, Steckdosen, Zentralstaubsaugerdose. Alle Blenden wurden mit der Wasserwaage montiert. |
|
|
|
|
|

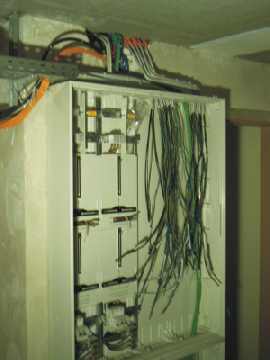

Das Herzstück, der große Schaltschrank mit vier Einbauplätzen für Stromzähler und Wechselrichter. |

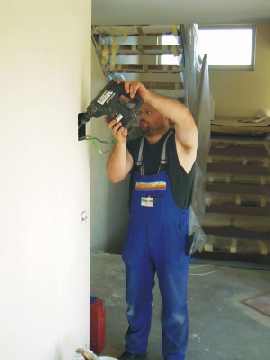

Zusätzliche Schalterdose für die RS232 Schnittstelle wird angebracht. |

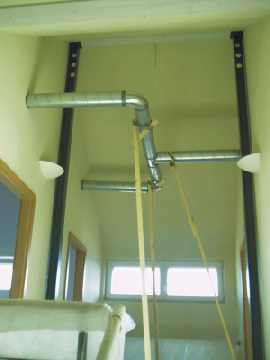

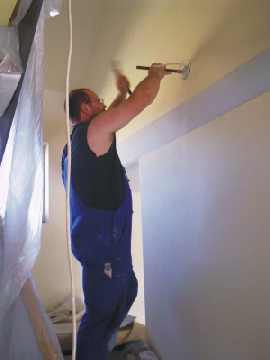

Auch unsere Lampen werden von Herrn Schweigert montiert (teilversenkte Wandlampen im Treppenhaus). |
|
|
|
|
|

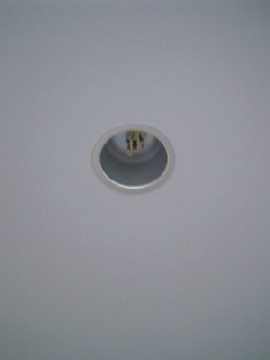

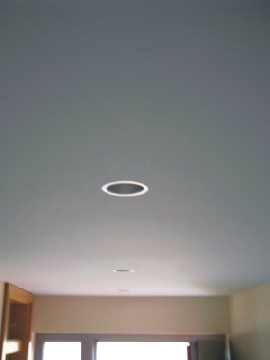

voll versenkte Steng Deckenstrahler im Flur (in Kaiser Einbaudosen) / noch ohne Glaskegel |

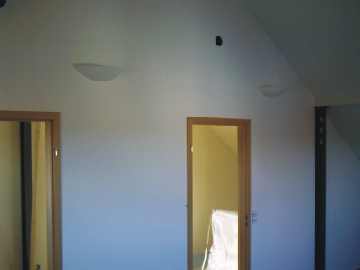

und Habitat Gipsleuchten im Obergeschoss |
|
Alle Leuchten sind EIB gesteuert. So kann über Lichtsensoren eine gleichmäßige LUX-Zahl im Haus in Abhängigkeit von Wunschparametern eingestellt werden, nicht heller als nötig, das spart Strom. Zahlreiche Steckdosen sind EIB gesteuert abschaltbar - Schlafräume werden nachts vollständig stromfrei geschaltet.
