18.09.2003

Elektroarbeiten - Programmierung EIB durch Fa. Schnell

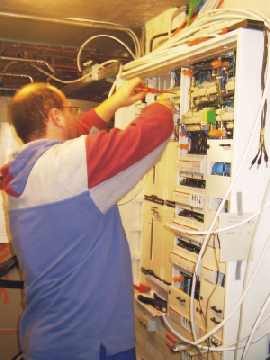

Die dritte Woche Elektroendmontage ist in vollem Gange (Herr Schweigert / Fa. Schnell).

Hauseinführung von sechs Koaxialkabel von der künftigen SAT-Schüssel, welche dezent platziert auf einem Stahlfuß im Garten sitzen wird.

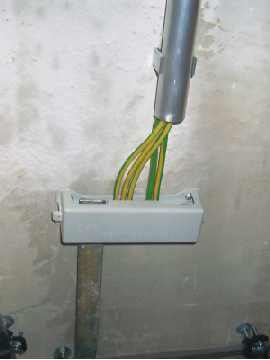

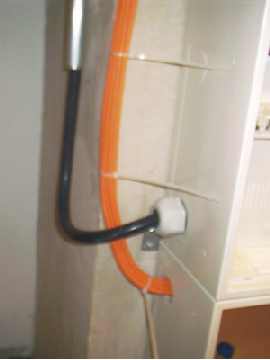

Anschluss der Erdungskabel an den Fundamenterder.

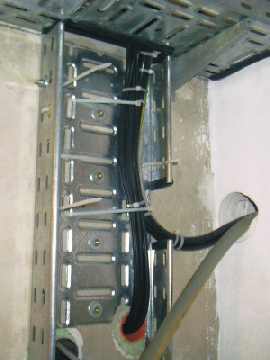

Einführung des Hausanschlussstromkabels und der CAT-6 Kabel in den Schaltschrank.

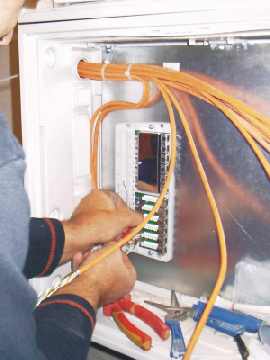

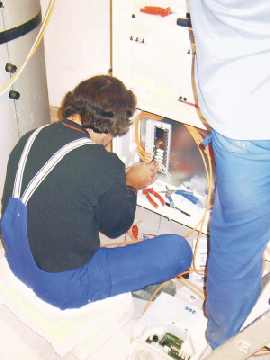

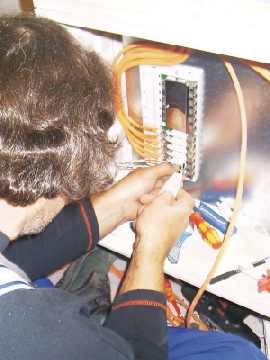

Die CAT-6-Kabel werden auf ein Telegärtner "Patchfeld" aufgelegt

Mit passenden Patchkabeln kann so auf einer Datendose ein oder - da Ethernet nur 4 Adern nutzt - über einen Spitter auch zwei Dienste gefahren werden.

Selbstverständlich werden alle Datenleitungen mittels CAT-Tester auf Übertragungsqualität und Schirmung kontrolliert.

Die montierte Ackermann Compact 4420 USB ISDN Telefonanlage

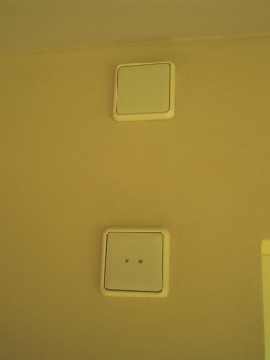

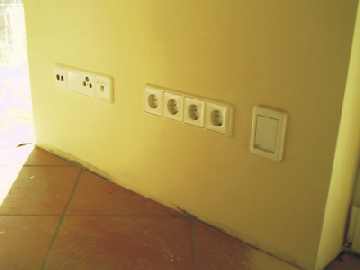

Auch auf der "Starkstromseite" sind inzwischen alle Dosen und Schalter aufgelegt worden.

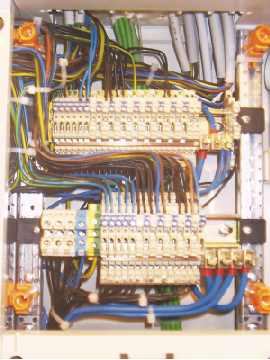

Detail

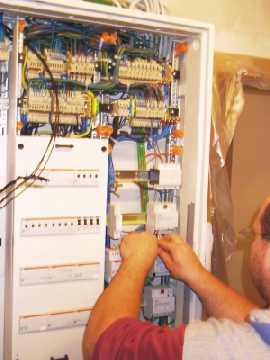

Die letzten EIB-Aktoren werden montiert.

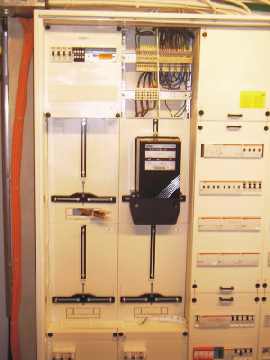

Der Zählerplatz vor - und nach dem Hauptzählereinbau.

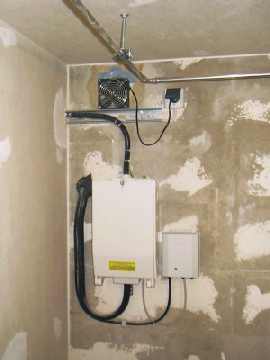

Die erste Haustechnikkomonente (EIB-gesteuert) ist in Betrieb. Der Lüfter im Vorratskeller wird zeit- und Außentemperaturabhängig vom EIB.Homeserver gesteuert.

Sensoren im Bad (Temperatursensor) messen die Raumtemperatur, Bewegungssensoren im Gang steuern das Licht.

Zusätzlich Sensoren können an zahlreichen Punkten in und außerhalb des Hauses nachgerüstet werden. Leerdosen mit EIB und 230V - Leitungen sind an zahlreichen Stellen vorhanden.

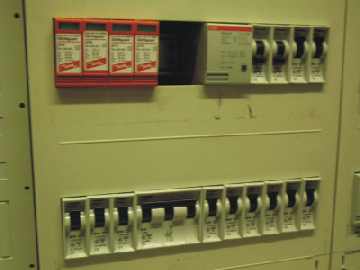

Der Sicherungsblock mit Vor- Überspannungs- und Feinschutz.

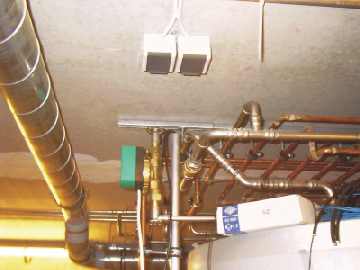

Alle elektronischen Bauteile der Haustechnik werden über die EIB-Aktoren gesteuert. An der Decke über dem Speicher sind die Anschlüsse für die Zirkulations- und Solarpumpe betriebsbereit.

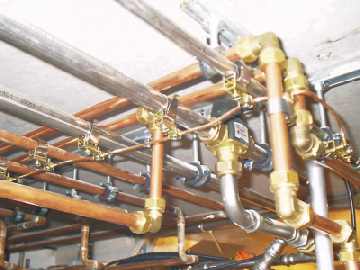

Erdung aller Heizungs- und Wasserleitungen erfolgt ebenfalls durch Fa. Schnell.

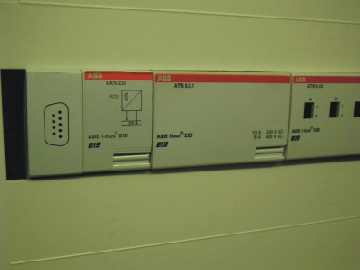

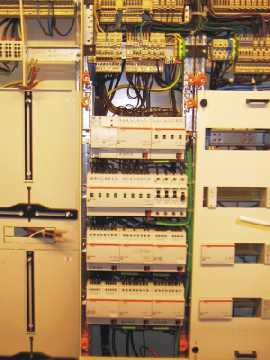

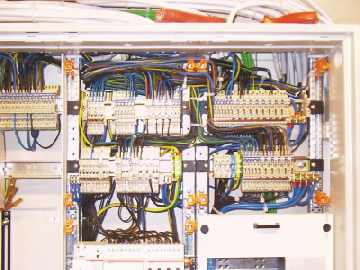

Blick auf Aktoren im Schaltschrank.

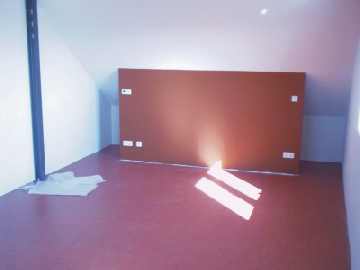

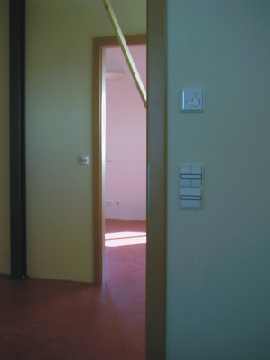

Im Erd- und Obergeschoss sind alle Schalter und Lampen sowie alle Steckdosen betriebsbereit,es fehlt derzeit noch die Haustechniksteuerung welche aber noch nicht begonnen werden kann, da die Haustechnik (Solaranlage, Solarspeicher, Lüftungsanlage, Wärmepumpe, etc.) noch nicht fertig eingebaut ist.
