.Ausgeführte Zirkulation nach Planung Fa. Stein.
Planungsvorgabe
|
19.10.2003 |
Zirkulation und Verbrühschutz |
|
|
|
|
.Ausgeführte Zirkulation nach Planung Fa. Stein. |
Planungsvorgabe |
Obige Grafiken werden anhand dreier Detailschaubilder erläutert:
Annahme: Speichertemperatur 60° Celsius
|
|

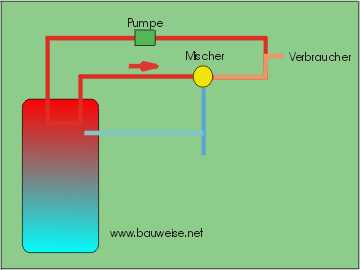

Die Zirkulation wird mittels einer Speisepumpe im Rücklauf des Warmwasserkreislaufes hergestellt. Wird am Verbraucher (Wasserhahn) Wasser gezapft, mischt das Mischventil (gelb) Kalt- und Warmwasser entsprechend der eingestellten Temperatur (40°Celsius) über entsprechende Ventilstellungen im Kalt- und Warmwasserstrang. |
|
|
Findet kein Verbrauch statt, zirkuliert das Warmwasser über die Zirkulationsleitung in den Speicher. Da kein Verbrauch stattfindet ergibt sich im Warmwasserkreis ein geschlossenes System. Am Mischventil steht immer 60° Celsius warmes Wasser an, Kaltwasser kann nicht zugemischt werden. Folglich wird die Wassertemperatur im Zirkulationsstrang auf die Speichertemperatur (60° Celsius) ansteigen (Verbrühungsgefahr). |
|
|

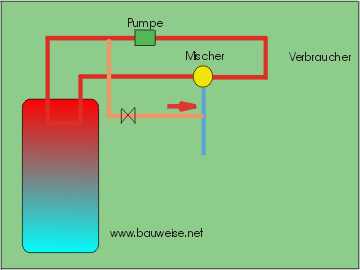

Abhilfe schafft eine direkte Verbindung des Warmwasserzirkulationsstranges mit der Kaltwassereinspeisung vor dem Mischventil (mit Rückschlagsicherung). Wird kein Wasser gezapft ist es dem Mischventil den Zirkulationskreislauf ohne Speicherdurchlauf zu führen. Dadurch wird am Kaltwassereingang des Mischventils warmes Wasser (40° Celsius) in den Kreislauf geführt, ohne dass das Wasser im Boiler auf 60 Grad aufgeheizt wird. Der Verbrühungsschutz ist wirksam. |
|
|

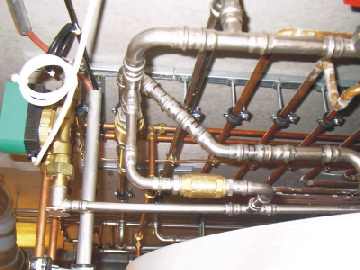

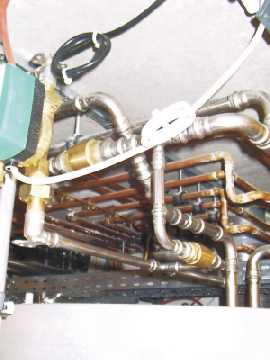

Zu erkennen ist der Bypass der aus dem untersten Wasserrohr (dünne Leitung mit Rückschlagventil aus Messing) direkt in die Kaltwassereinspeisung mündet. |
|
Selbiges Schaltsystem wird auch für das Heizsystem installiert, um zu verhindern, dass die Wandheizungen mit zu warmen Wasser (> 30 Grad) angefahren werden. |
|
 |

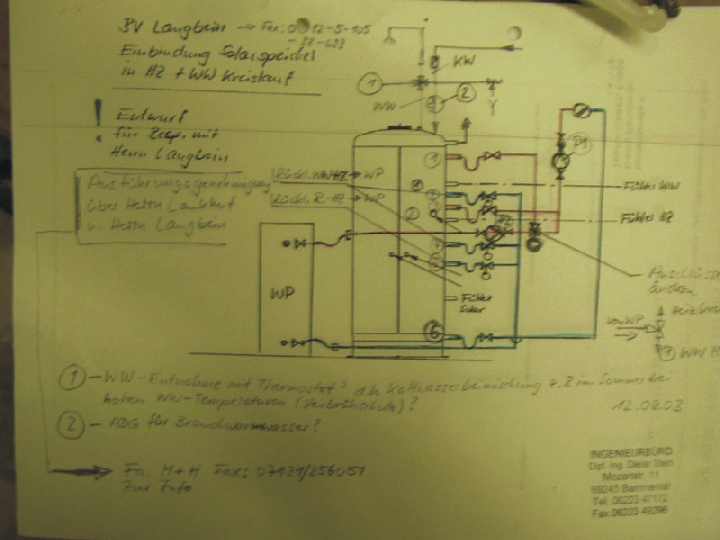

Die Schemazeichnung von Ingenieurbüro Stein die als Vorgabe für den Flaschnerbetrieb verwendet wurde zeigt lediglich die Anbindung der Leitungen an den Solarspeicher. Die restlichen Standards können aus der technischen Beschreibung Fa. Sonnenkraft entnommen werden (s.u.). |

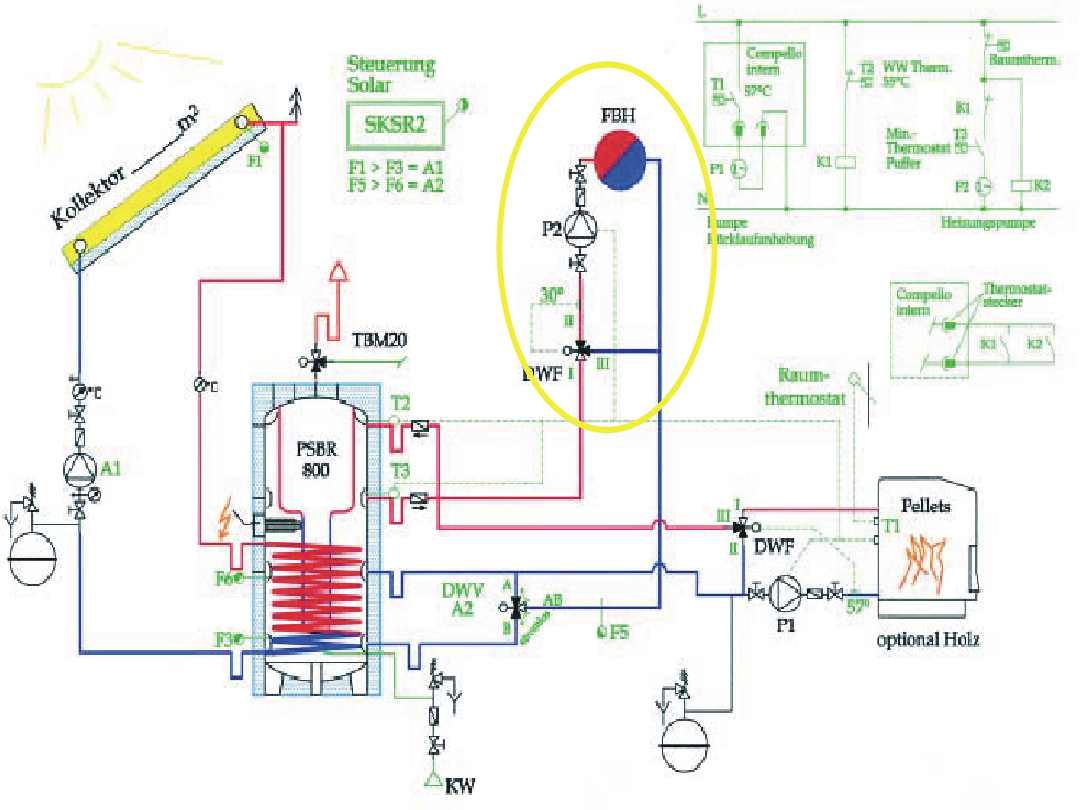

Obige Grafik ist aus dem technischen Prospekt Fa. Sonnenkraft entnommen. Das Mischventil beaufschlagt die Wandheizungen mit maximal 30 Grad warmen Wasser. Das Nachheizregister für die Lüftungsanlage sollte aber mit heißem Wasser beaufschlagt werden.
