23.11.2002

Weitere Grab-Arbeiten 19.11.2002 - 23.11.2002



Kommentar 10/2003: Die nachfolgende Seite entstand Ende November 2002. Wie man an den Bildern erkennen kann, sind einige Arbeitsschritte zwischen dem 13.11.2002 und 23.11.2002 nicht im Bautagebuch enthalten. Wir standen Mitte November 2002 am Scheideweg zwischen offener Berichterstattung und Loyalität zu unserem Bauträger. Die Bauleitung, Bauaufsicht und Baudurchführung war personell getrennt.

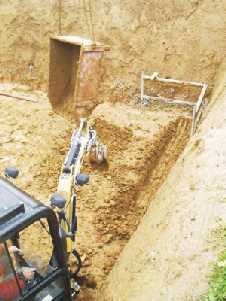

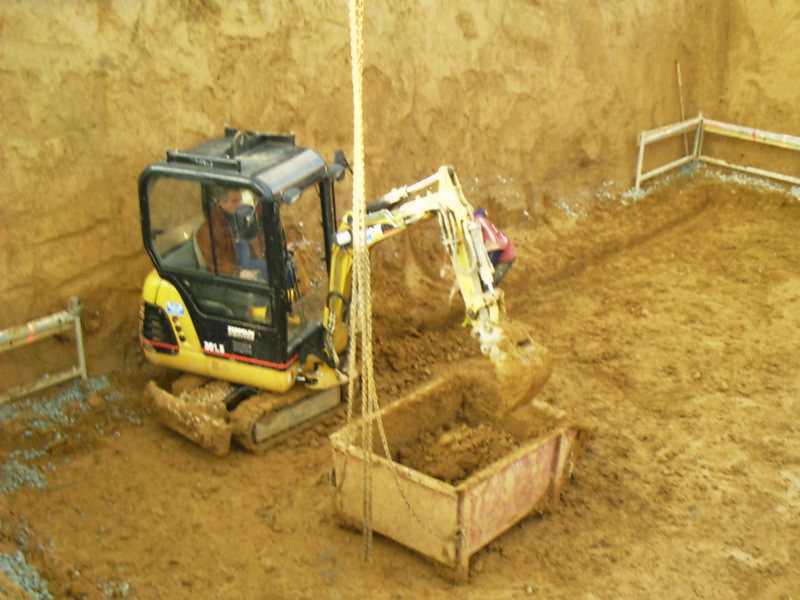

Aushub des Drainagegrabens Filterkies für die Drainage

Der Schotter zusammengeschoben



20.11.2002

Drainage ist eingebaut

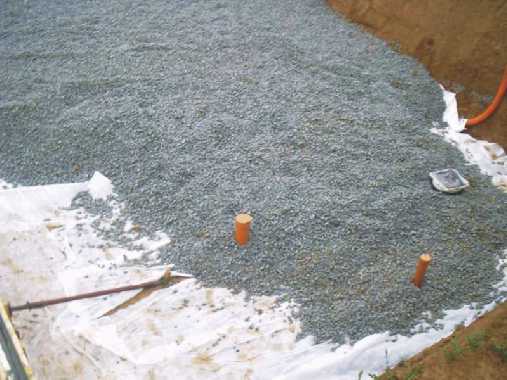

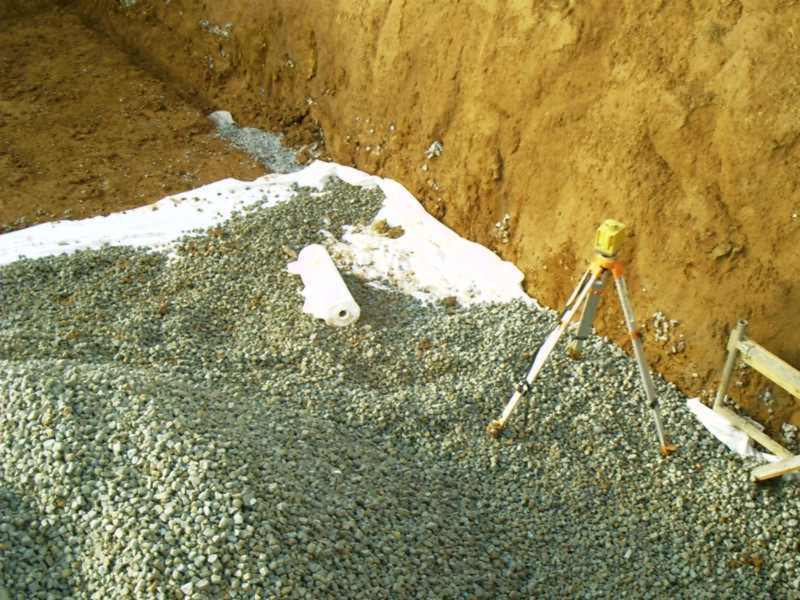

Drainage (Stangenware-Optidrain) abgedeckt mit Geodrain - Flies, unter  35 cm Schaumglasschotter...





21.11.2002 (Regentag)

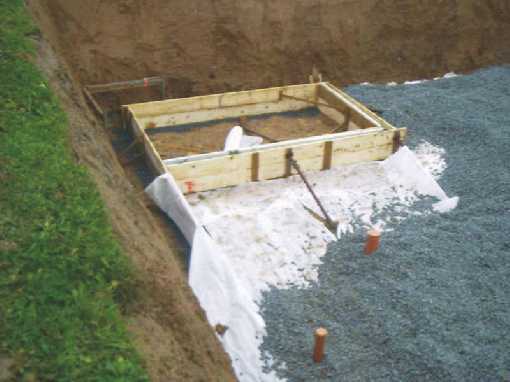

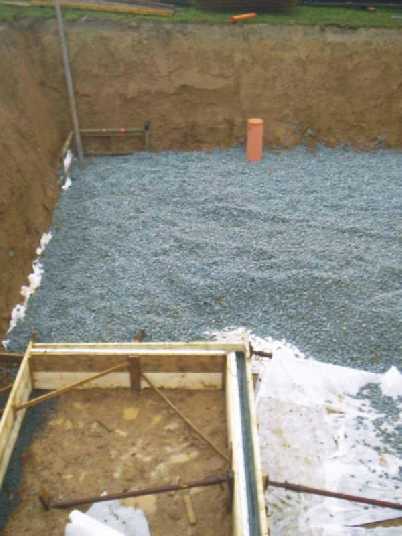

Erdkeller (vorne), ein Drainage - Kontrollschacht (hinten) Die Mauer muss nur den Schotter stützen, dass der ... Erdkeller tatsächlich ein Erdkeller und kein Schotterkeller wird Noch nicht angeschlossen (Anschlussstücke FF-Drain/KG fehlen noch)

Kontrollschacht für Abwasser (rechts)  sowie Abwasserrohre (mitte)

Der Kanalanschluss, Rohre in Graben unter dem Schaumglasschotter (20er Rohre)

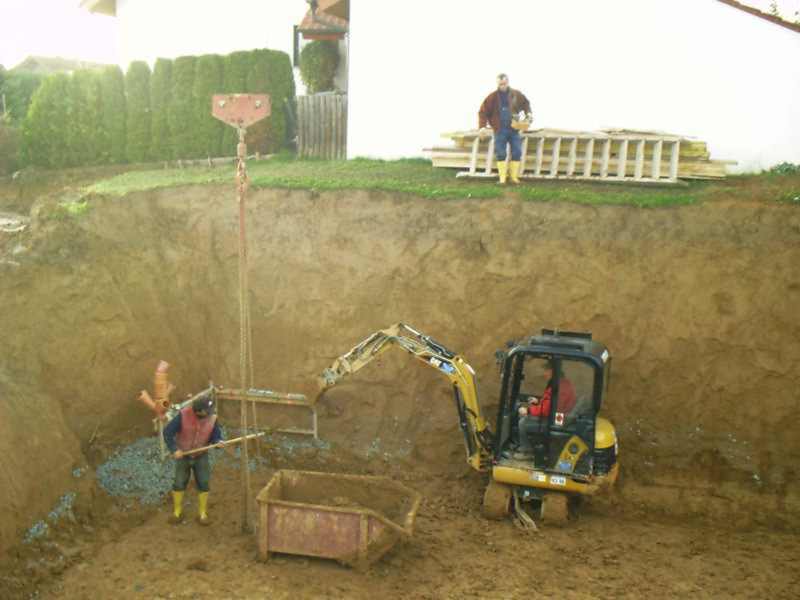

Rückbau der ersten Drainagengründung

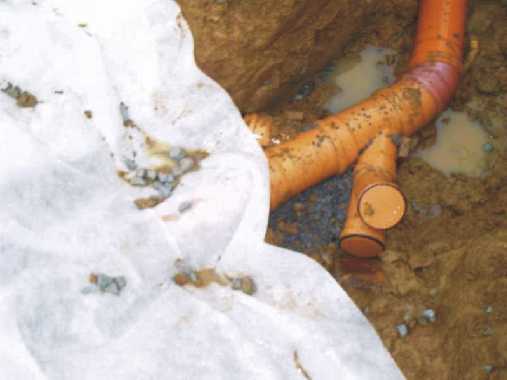

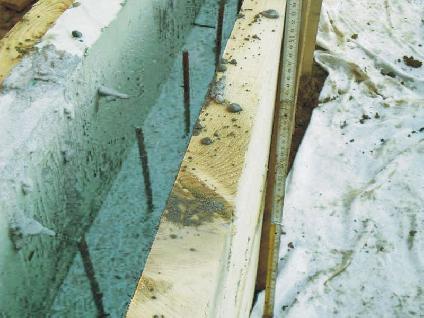

Detail Drainage (unter Schalung Erdkeller - 10 cm unter Sohle). Drainage ist nicht mit Flies umhüllt, wie dies im Anwendungsbeispiel der Fränkischen Rohrwerke beschieben ist.

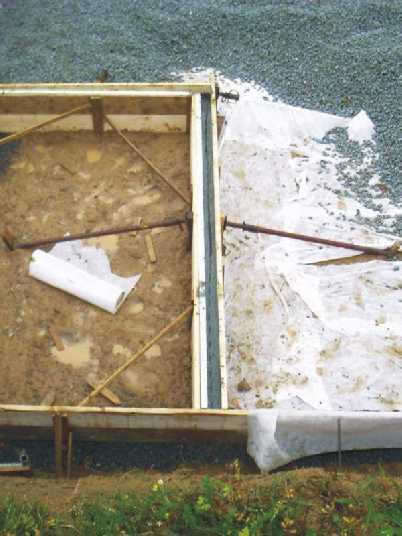

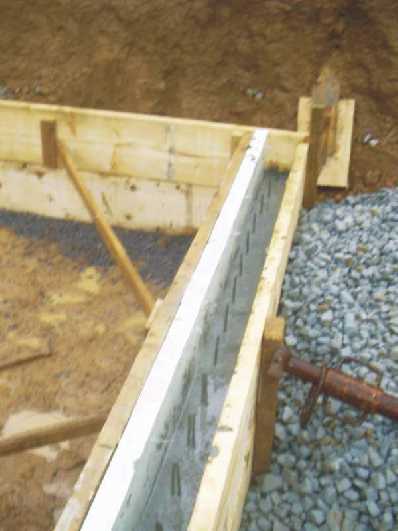

 Schalung Stützwand für Schotter im Erdkeller

Die Anschlussdetails müssen noch mit dem Kanalmeister abgesprochen werden (Abwasserzweckverband).



Ab sofort wird die Bauleitung Chefsache

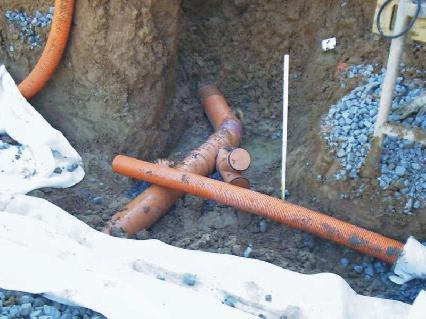

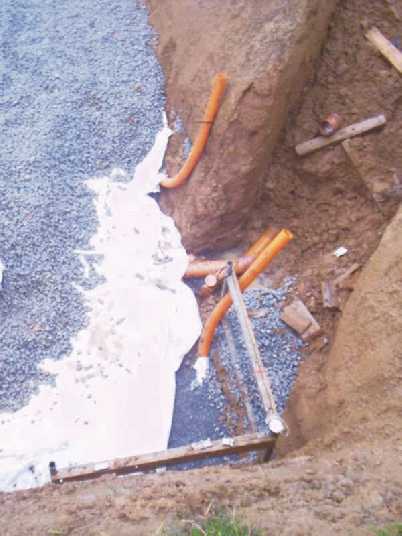

Drainage am Kanalübergang . Der tiefste Punkt der Drainage mündet 20 cm über dem Kanalniveau.



Danksagung: Wir danken Herrn Thalhammer, Herrn Worsch und Herrn Ebel für Tipps, kritische Beiträge und ihre Unterstützung bei der Begutachtung der ausgeführten Arbeiten. Als Baulaien sind wir auf den Rat von unabhängigen Sachverständigen angewiesen.

Gemäß Empfehlung seitens Herrn Worsch und Herrn Thalhammer erfolgt am 25.11.2002 der erneute Rückbau der Drainagearbeiten und die erneute Ausführung gemäß DIN 4095.
