Kaltluftbefeuchtung in unserem Haus

Messinstrumente

Bitte beachten Sie die parallel laufende Diskussion im Fachforum www.haustechnikdialog.de/forum.asp Bereich Lüftung.

http://www.haustechnikdialog.de/forum.asp?thema=36291

Weitere Links:



Versuchsaufbau Kaltluftbefeuchter Bauweise.net

Messwerte Kaltluftbefeuchtung Bauweise.net





Folgende Messinstrumente zur Temperatur- und Luftfeuchte-Messung kommen bei uns zum Einsatz:



v.l.

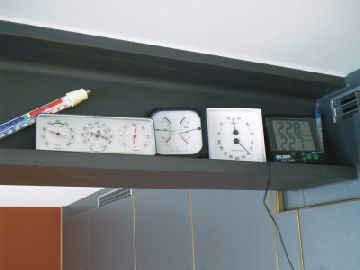

  1. Dr. Friedrich Kühltermometer, Messbereich -+50 Grad, Genauigkeit +-1 Grad

  2. Z&G Klimastation (Feuchte 20-100%, Luftdruck, Temperatur -10 bis + 50) Genauigkeit 1 Grad

  3. Dr. Friedrich Klimastation (Feuchte 0-100%, Temperatur 0-40 Grad) Genauigkeit 5% Feuchte, 1Grad

  4. Praktiker Klimastation (Feuchte 20-100%, Temperatur 0-50 Grad) Genauigkeit 1% / 1Grad

  5. Big Digit Aussen/Innentermometer digital, Temperatur +- 50 Grad :-) Genauigkeit 0.1 Grad

  6. Koch Bodenthermometer Temperatur-20 bis +40 Grad, Genauigkeit 1 Grad

Messreihe 1: Innentemperatur, Positionierung aller Messgeräte in Höhe des EIB-Raumfühlers Wohnen





7. EIB-Temperaturfühler (meisst PT100, digital), selbiges als digitale Fühler im Wärmespeicher, Warmwassertemperaturfühler, etc.

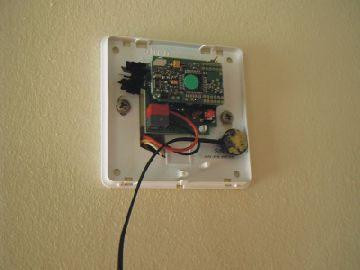

Wohnraumfühler (EG, OG)

im Bild noch sichtbar der "Aussenfühler" des Big Digit (5)

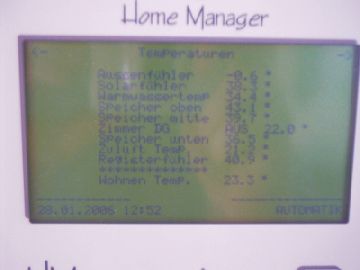

Moeller Homemanager mit den entsprechenden Ablesemöglichkeiten für EIB-Fühler (zudem Datum und Zeit per angeschlossener Funkuhr)
EIB-PT100-Aussenfühler an Nordwand entspricht der Luftansaugtemperatur vor EWT

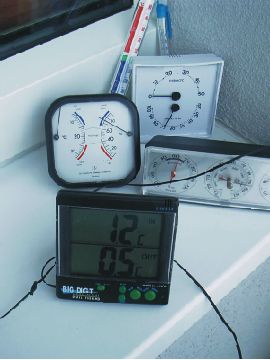

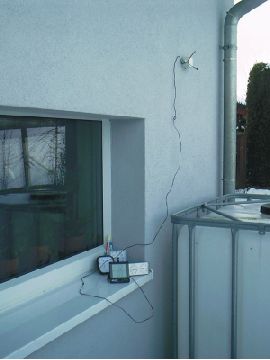

Messreihe 2 Aussen bei 0 Grad  (+-1)

Überprüfung der Temperaturwerte zusammen mit dem EIB-Aussenfühler
Messreihe 3

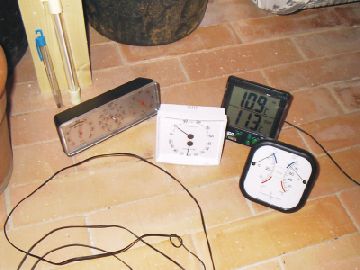

Überprüfung der Temperaturwerte in unserem Erdkeller

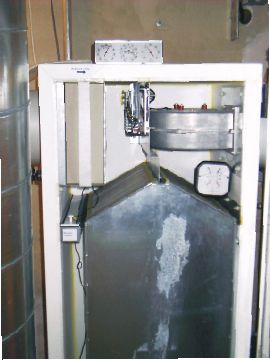

Messpunkte Lüftungsgerät Paul Atmos 175 DC

Oben links tritt die Luft aus dem EWT in das Lüftungsgerät ein (Messpunkt  Zuluft nach EWT)  Messfühler: Aussenfühler des Big Digit

Oben rechts tritt die Luft aus dem Wärmetauscher aus und wird ins Freie geleitet (Messpunkt Fortluft): Messfühler Dr. Friedrich Klimastation

Unten links tritt die erwärmte Zuluft aus dem Lüftungsgerät Richtung Wohnraum bzw. Kaltverdunster aus (Messpunkt Zuluft nach Wärmetauscher) Messfühler Big Digit Raumfühler.

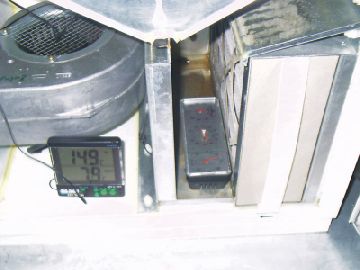

Unten rechts tritt die Abluft aus den Wohnräumen in das Lüftungsgerät ein. Die Klimastation wird in das Rohr hinter den Filter geschoben! An der gezeigten Stelle würde sonst Kondensat auf die Wetterstation tropfen :-)  (Messpunkt Raumfeuchte Atmos) Messfühler Z&G Klimastation

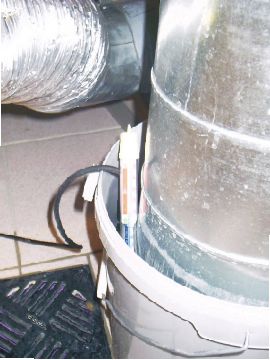

Messfühler Dr. Friedrich Kühltermometer  zur Ermittlung der Wassertemperatur des Verdunsters

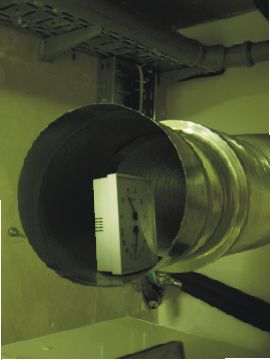

Praktiker Klimastation  im Schalldämpfer nach Kaltverdunster mist Zulufttemperatur / Feuchte nach Feuchteanreicherung, allerdings vor dem Luftheizregister

Zur Ermittlung der Übereinstimmung der Messgeräte wurden 3 Messreihen vorgenommen

Gerät/Funktion Messreihe
  Messreihe 1 Wohnen

28.01.2005 / 13.00 Uhr

Messreihe 2 Aussen

28.01.2005 14.30 Uhr

Messreihe 3 Erdkeller

28.01.2005 15.30 Uhr

EIB-Wohnen Temperatur 23.2°C




Big Digit Wohnen Temperatur 22.9°C 1.2°C 11.0°C
Big Digit Aussen Temperatur 22.5°C 0,7°C 11.7°C
Praktiker Klima Temperatur 23°C 0°C 11°C
Praktiker Klima  Feuchte 39% 67% 64%
Kühlthermometer 22-23°C 0°C 10°C
Z&G  Klima Temperatur 23°C 1°C 11°C
Z&G klima Feuchte 38% 67% 64%
Friedrich Klima Temperatur 22°C - 10°C
Friedrich Klima Feuchte 40% 65% 72%
Bodenthemometer Temperatur 22°C 0°C 10°C
EIB-Aussenfühler Temperatur

0.4°C
