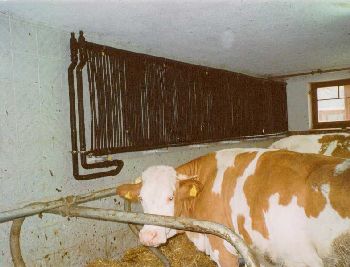

Erschliessung von Wärmequellen für eine Wärmepumpe

Es gibt verschiedene Anwendungstechniken, Erdwärme nutzbar einer Wärmepumpe zuzuführen:

Erdwärmekollektor als Flächenkollektor, Grabenkollektor oder Spiralkollektor
Erdsonden als Rohr-in-Rohr System oder Doppel-U-Rohr Ausführung
Erdspiesse und Erdlanzen in verschiedenen Systemen
Beachtet werden soll die Richtlinie VDI 4640, Blatt 2

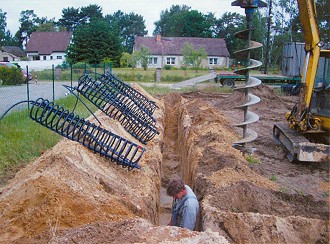

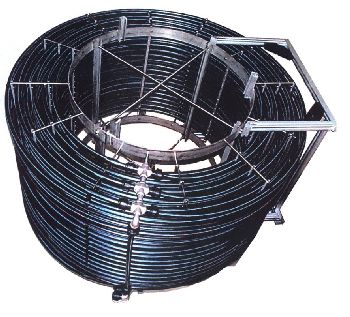

Der vertikale Spiralkollektor

Dieser Erdwärmekollektor ist einem heizungstechnischen Wärmetauscher am ähnlichsten und man kann ihn als Erdwärmetauscher im klassischen Sinne bezeichnen. Der Kollektor verursacht auf dem Grundstück wenig Erdbewegung und hat eine kurze Montagezeit.

Spiralkollektoren bewirken durch ihr Wärmetauscherprinzip eine besonders gleichförmige Entwärmung des Erdreichs. Die Entzugsleistung des Kollektors steht in Abhängigkeit zur eingesetzten Tauscherfläche und der Erdbeschaffenheit. Eine genaue Berechnung der Entzugsleistung ist unabdingbar erforderlich.

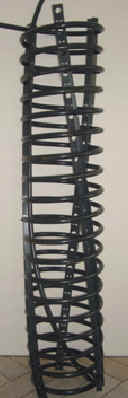

Kompakter Spiralkollektor für Wärmenutzung aus der Erde mit Wärmepumpe IVT495TWIN

Quelle

Die Wärmequelle - Erdreich
Sonnenenergie wird vom Erdreich entweder direkt in Form von Einstrahlung oder indirekt in Form von Wärme aus Regen und Luft aufgenommen. Die Temperatur unterhalb der Frostgrenze ist relativ konstant und beträgt das ganze Jahr über zwischen 8 und 12 °C.

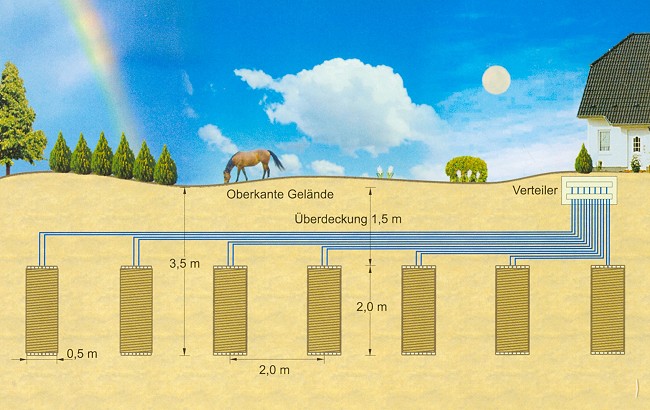

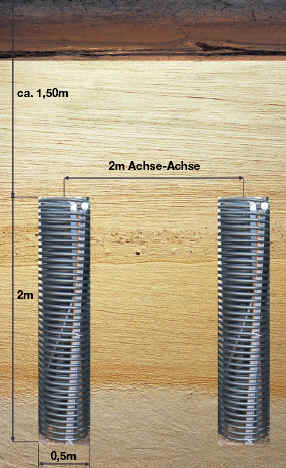

Die Spiralkollektoren oder Tiefensonden werden senkrecht in den Boden eingelassen. Die Sondentiefe wird bereits bei der Planung festgelegt, die Spiralkollektoren werden ca. 3,50m tief gesetzt, Tiefensonden sogar bis 100m tief. In jedem Fall können Sie Ihren Garten wie gewohnt nutzen.

Quelle

Bild LTM Ulm

Bild LTM Ulm

Quelle	Quelle

Die angewandte Technik des Spiralkollektors ist in Deutschland weitgehend unbekannt. Tatsächlich liegt der Ursprung dieser Technik in den Vereinigten Staaten. Hier gibt es mit Spiralkollektoren die längsten Erfahrungen. Vergl VDI Richtlinie 4640

Quelle: Zentrahaus

Weitere Bilder www.mainhardts.de/i_heizung/2004_05_14%2008-15-12.html, www.mainhardts.de/i_heizung/2004_05_14%2012-18-02.html

zudem wirklich gutes Bautagebuch unter www.mainhardts.de/ mit tollen Bildern

Energiekörbe bzw. Erdwärmekörbe

Energiekorb (EWTS)

Diese Erdwärmetauschersonden (EWTS) dienen der Erschließung der Wärmequelle Erde, wenn weder genügend Fläche für einen Flachkollektor da ist, noch die Bodenbeschaffenheit in größerer Tiefe Erdwärmesonden zulässt.

Für die EWTS ist eine Mindesttiefe von ca. 3-5 m erforderlich.

Die Anzahl der EWTS richtet sich nach der WP-Anlagenleistung und der Bodenqualität.

Der jeweilige Abstand zwischen zwei EWTS sollte mind. 5 m betragen.

Weitere Infos:

energieberatung.ibs-hlk , Bautagebuch Mucha, Erdwaermesystemtechnik Ganggolf,

Flächenkollektor

Quelle: IDM

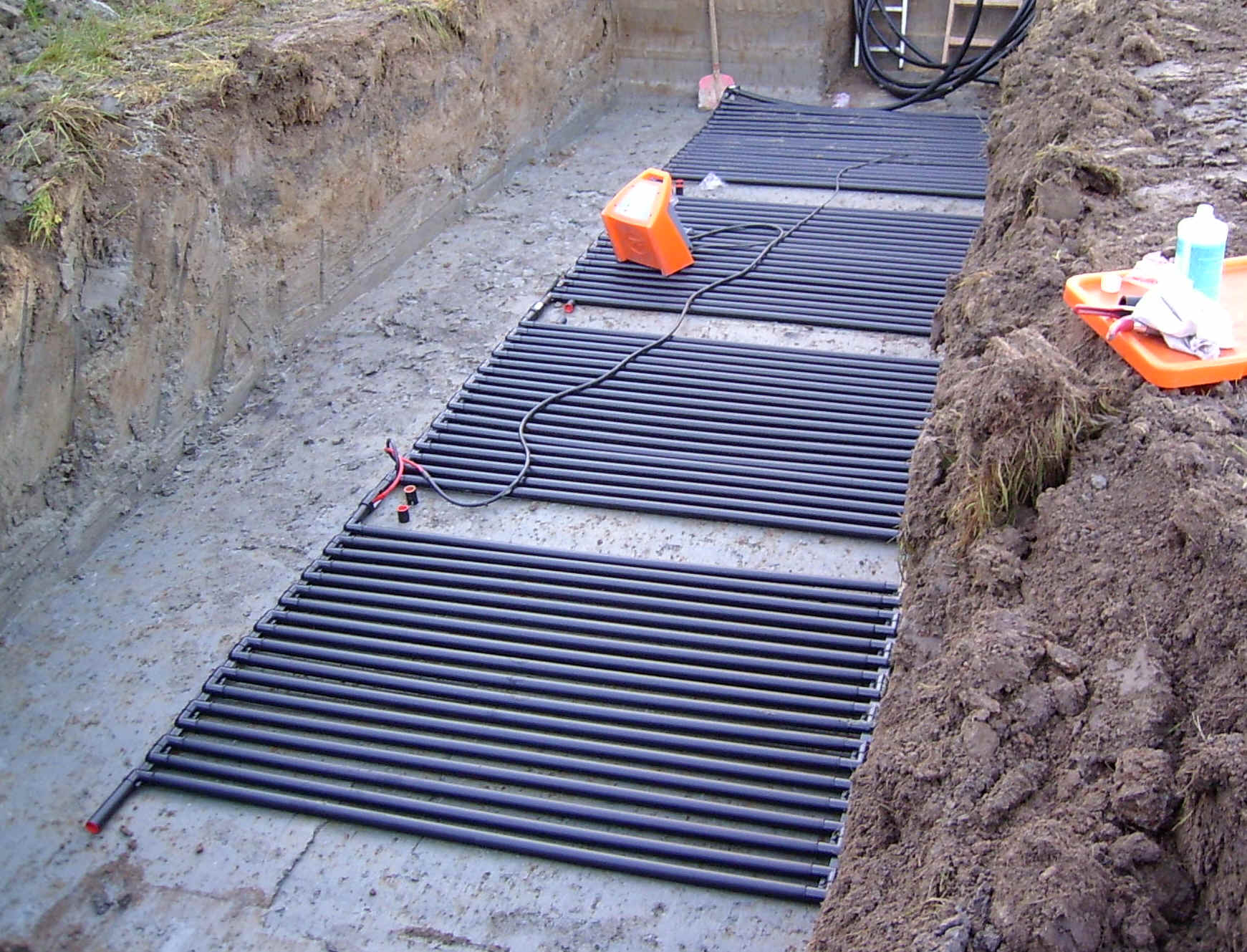

Ein Flächenkollektor macht dann Sinn, wenn die Kollektorfläche (etwa selbe bis zweifache Gebäudefläche) kostengünstig bis in eine Verlegetiefe von 1.00-1.50 Meter ausgehoben werden kann und diese Fläche nicht überbaut wird. Werden direktverdampfende Wärmepumpen verwendet, werden wie oben abgebildet nur wenige Leitungen (Heizkreise) verlegt. Wird Wasser (Sole) als wärmeübertragendes Medium verwendet. Gute Infoseite zu diesem Thema. bei Waterkotte.

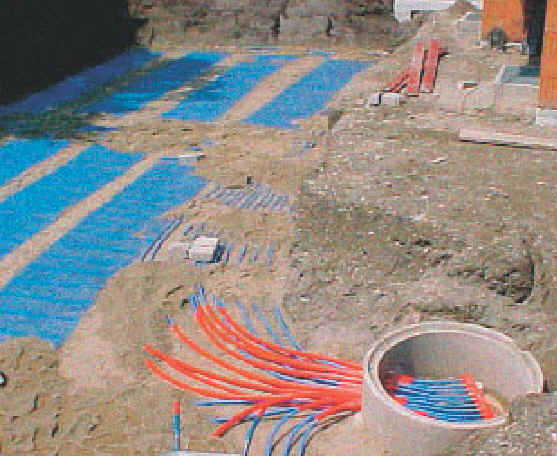

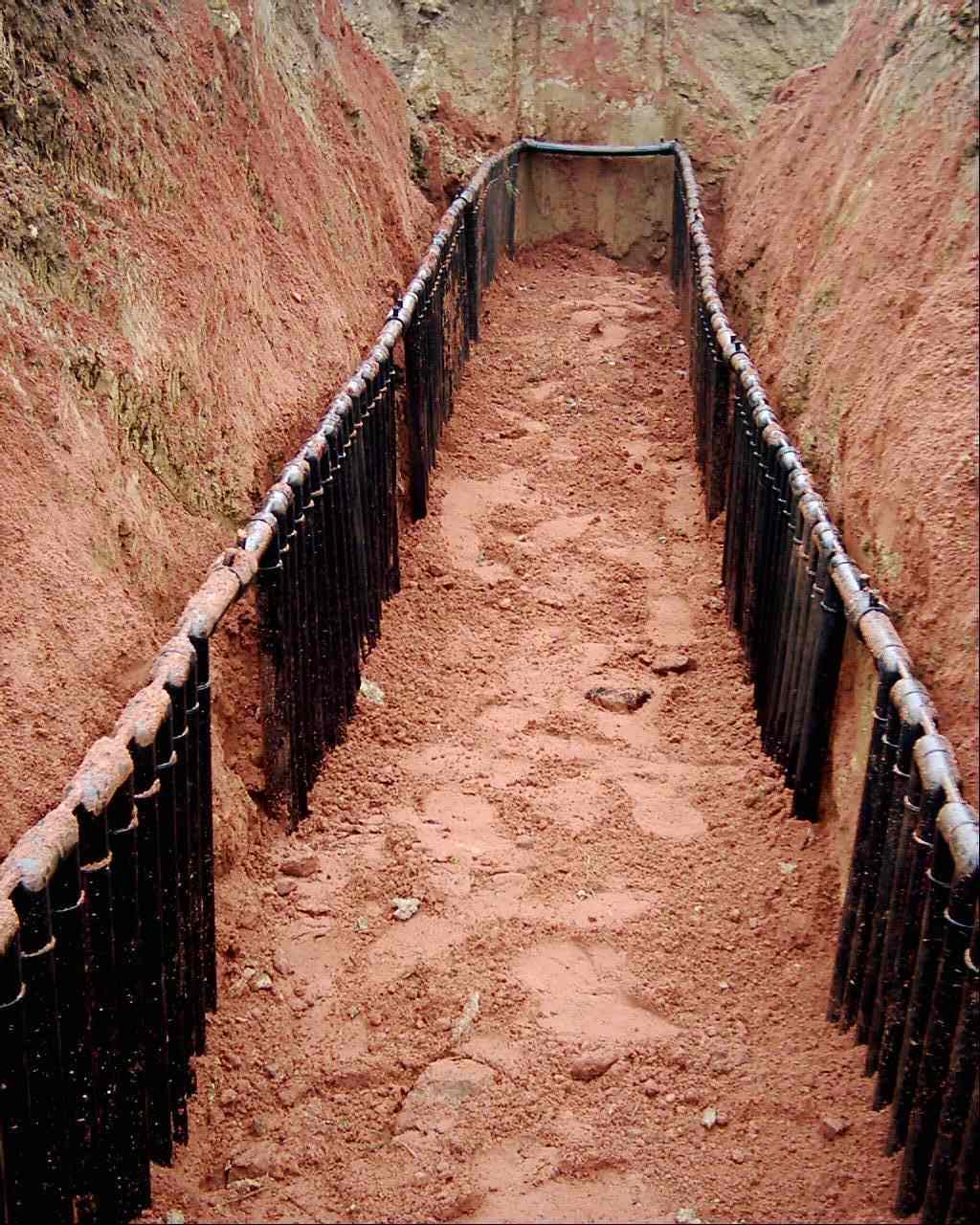

Sog. Kapillarrohrmatten kommen heute seltener zum Einsatz. Beispiele für derartige Systeme finden Sie z.B. aus unserer Wandheizungsseite (Nassysteme).	Rehau AquaGeo-Kollektoren Für die Energiefelder im Garten. Die AquaGeo-Kollektoren AGK bieten sich immer dann an, wenn keine ausreichend große Fläche zur Verfügung steht und eine Regenwasser-Versickerungsanlage vorgesehen ist. Die Energieausbeute erhöht sich dadurch, dass der Boden durch eine wasserundurchlässige Folie unter dem Kollektor durch Regenwasser künstlich feucht gehalten wird. Durch die Feuchtigkeit steigt die Energiedichte im Boden. Der Kollektor kann bei gleicher Energieausbeute deshalb deutlich kleiner dimensioniert werden. Eventuell überflüssiges Wasser wird durch den Überlauf der Versickerungsanlage abgeführt. Die wichtigsten Merkmale Wärmequelle Erdreich Flächenverbrauch 50 - 60 % geringer Integrierte Regenversickerungsanlage Einsparung der Regenwasser-Einleitgebühren Einfache Paketlösungen Geeignet für Wärmepumpen WPC und WPF	ein weiteres Beispiel eines professionelleren Grabenkollektors (weitere Bilder www.sawanet.de )
Vergrösserung, Bild anklicken, Quelle	Vergrösserung, Bild anklicken, Quelle

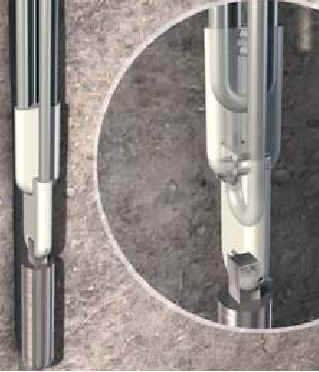

Erdsonden / Erdspiesse / Erdlanzen / Energiepflähle



Rehau RAUGEO Energiepfähle bieten folgende Vorteile: Mindestens 75% der Energie aus dem Erdreich Kein zusätzlicher Platzbedarf Höchste Betriebssicherheit durch PE-Xa plus Kostengünstige Wärme aus dem Boden Prospekt Geothermie	Erdberührte Wärmetauscher sind Anlagen wie Energiepfähle, aktivierte Fundament- oder Bodenplatten, aktivierte Pfahl- bzw. Schlitzwände zur Baugrubensicherungen und Erdwärmsonden, die zur Wärme- und Kältegewinnung aus dem Untergrund dienen.	In Pfähle oder andere Fundamentbauwerke werden Kunststoffrohre DN 20/2.0 bzw. 25/2.3 eingelegt, in denen in geschlossenen Kreisläufen die Absorptionsflüssigkeit zirkuliert und die Energie in die Gebäudetechnik-Zentrale transportiert wird. Diese Flüssigkeit kann unter bestimmten Voraussetzungen Wasser oder Sole sein. Die Rohrsysteme werden entweder auf der Baustelle oder im Herstellerwerk in die Armierungskörbe eingebunden.... weiter
	Weitere Beispiele: Zent-Frenger,

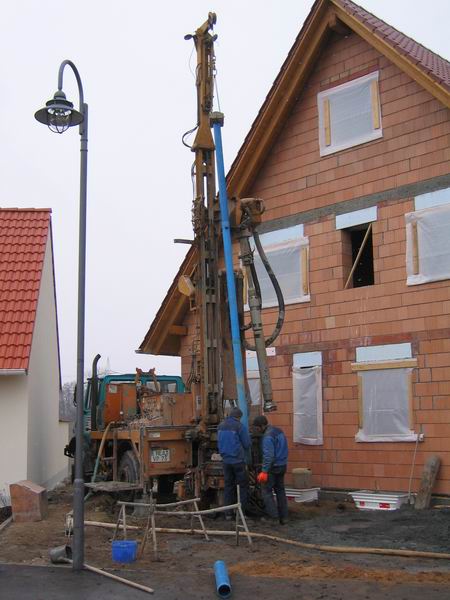

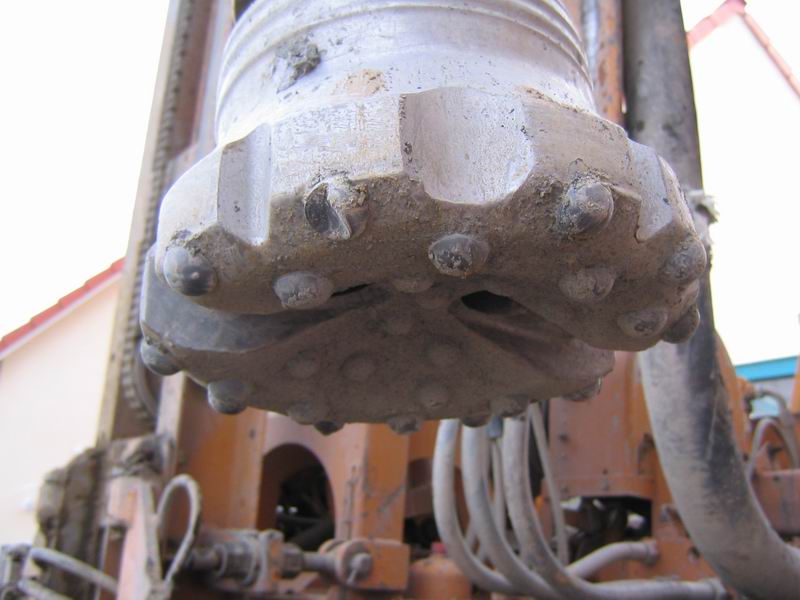

Bohrgerät	Einbrigen einer Erdsonde	Bohrgerät aus einem Bautagebuch Quelle?
