Bauvorhaben	Neubau Einfamilien-Passivhaus (Energiesparhaus 40)	Neckarstraße 26 74626 Bretzfeld-Waldbach
Bauherr	Ute Straub und Stephan Langbein	Waldbach
Planung	Johannes Laukhuf Baumanagement	Heinrich-Böll-Straße 14 74223 Flein www.laukhuf-baumanagement.de
Bauzeichnung	Zeichenbüro für Hochbau Hannelore Theodorou Email: cad@zbht.de	hornweg 19 74193 Schwaigern Tel. 07138/811606 FAX: 07138/811607
Urheberrecht	Dem Auftragnehmer, Herrn Johannes Laukhuf verbleiben alle Rechte, die ihm nach dem Urheberrechtsgesetz zustehen	Die Veröffentlichung von Zeichnungen und Planungsunterlagen wurde www.bauweise.net gewährt

Nachfolgend finden Sie die derzeitigen Arbeitspläne (wir bekommen demnächst wieder Originale von unserem Zeichenbüro, welche qualitativ hochwertiger sind, als die ersten Vorab-Scans der Abzüge)

Die unten aufgeführten Bilder dienen zur Orientierung, Detail werden auf der Detailseite datgestellt.

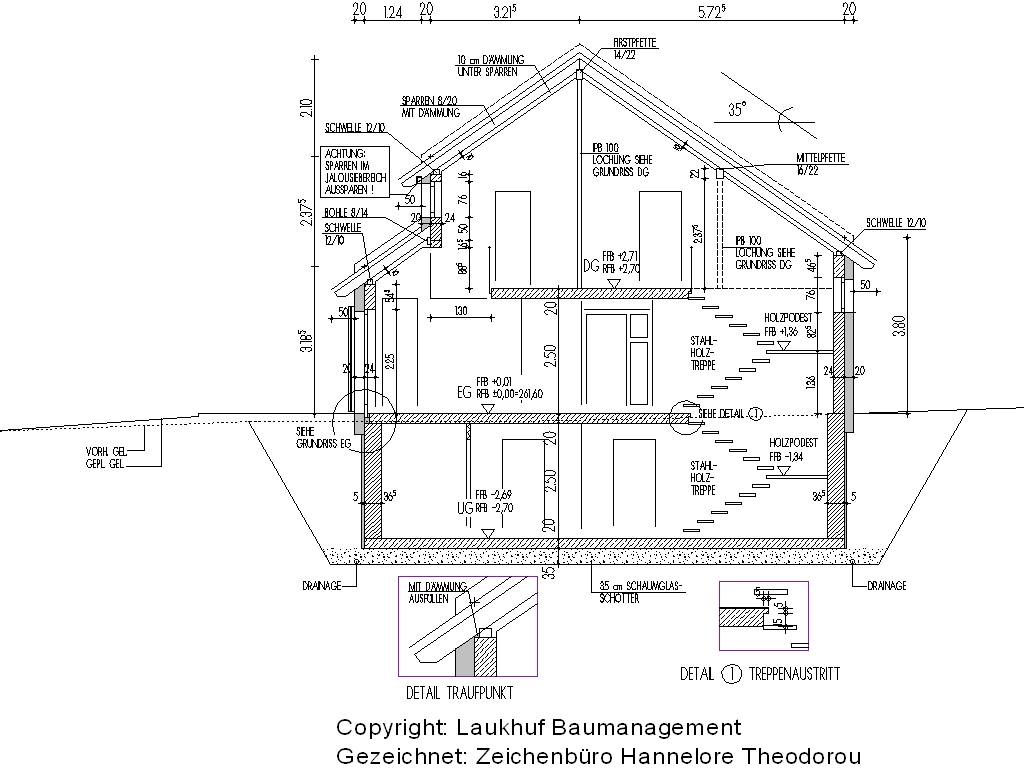

Schnitt Süd (links) - Nord (rechts)

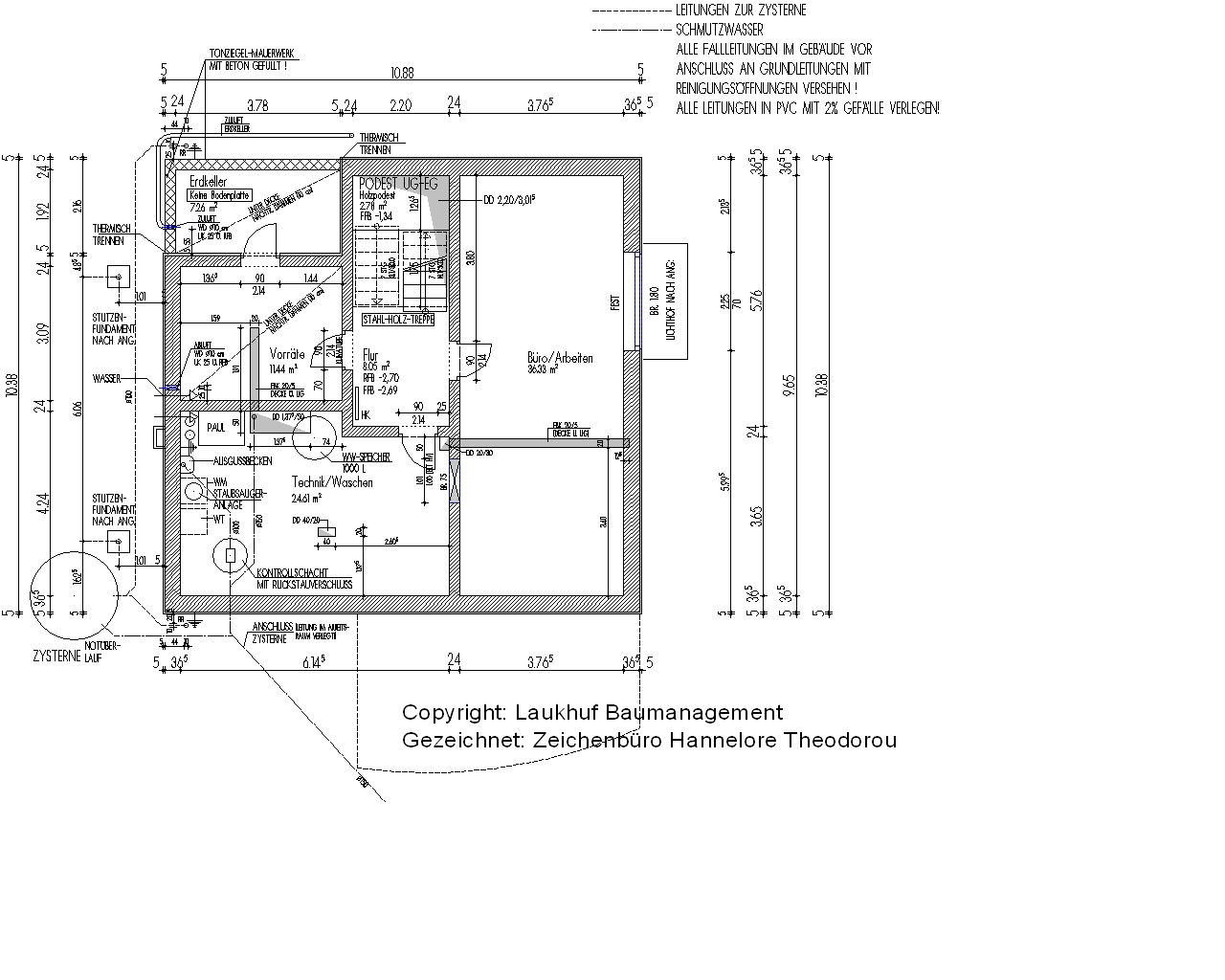

Untergeschoß: Oben Nord - Unten Süd

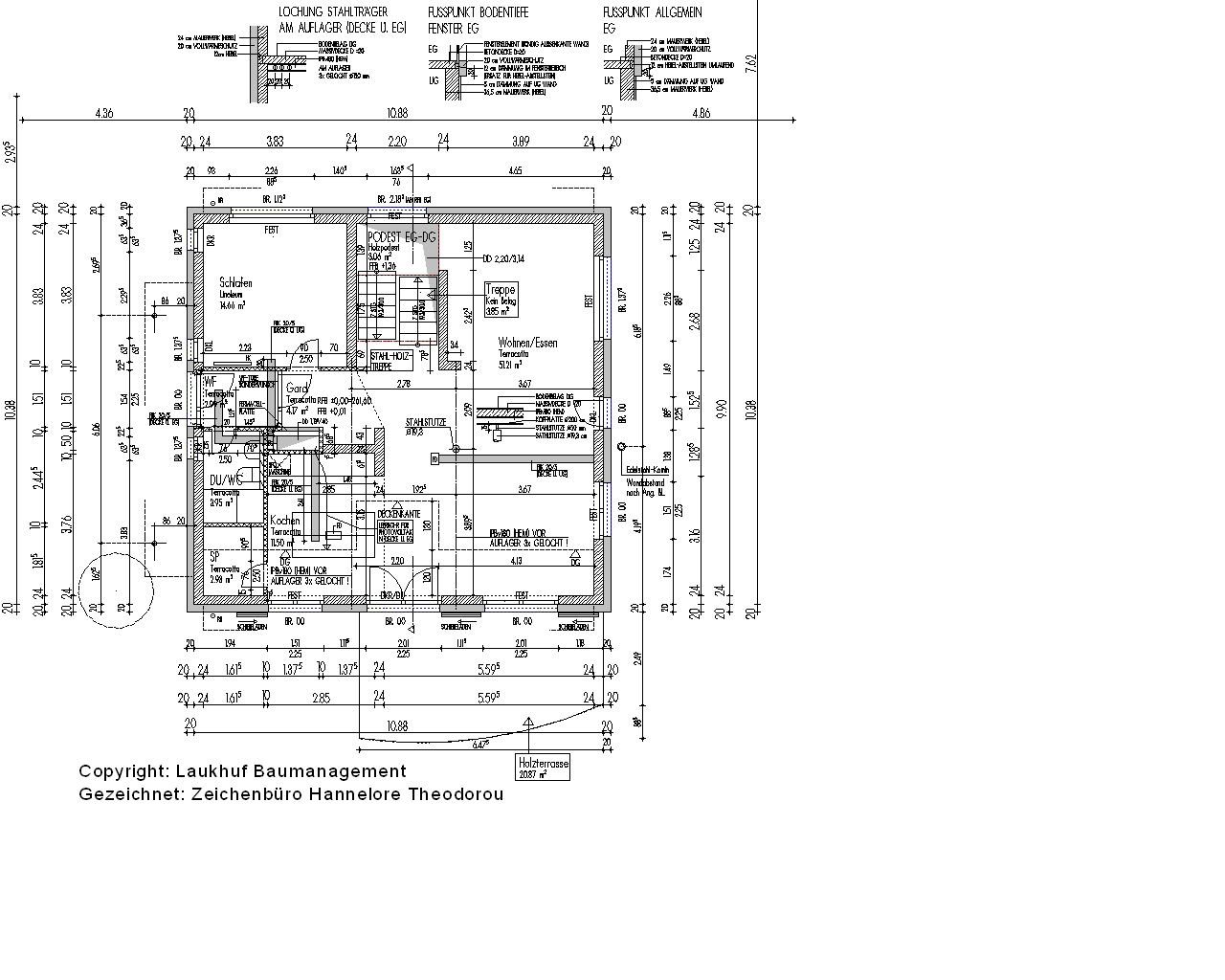

Erdgeschoss

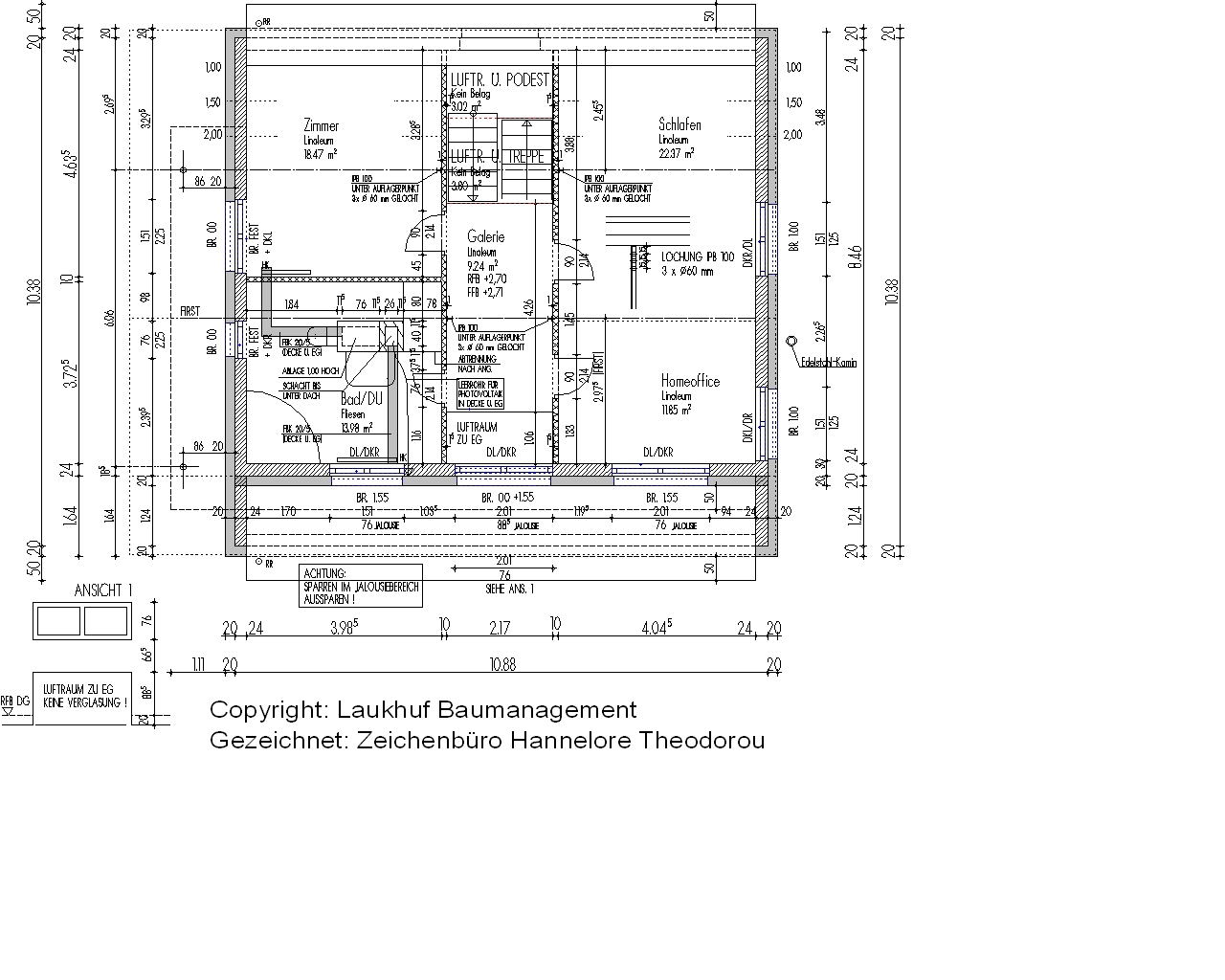

Dachgeschoss
