Heizregister für Lüftungsanlagen / Duct Heaters



"Eine elektrische Vorwärmung der Frischluft dient einerseits als Vereisungsschutz des Wärmetauschers und andererseits um in Kombination mit der Wärmerückgewinnungseinheit dann auf Behaglichkeitsniveau zu kommen. Die elektrische Vorwärmung dient als Ersatz des Erdwärmetauschers. Ein Vereisungsschutz bzw. die Sicherstellung der Behaglichkeitstemperatur durch ein elektrisches Vorheizregister ist daher nur in Ausnahmefällen zu empfehlen. Die Sicherung einer Mindestzulufttemperatur bzw. der Frostsicherheit durch Nach- bzw. Vorheizregister ist anlagentechnisch doch recht aufwändig. Insbesondere wenn eine absolut frostsichere Ausführung (Glykolkreislauf) bei wassergeführten Systemen für eine Nachheizung über das Heizungssystem gewährleistet werden soll.  Erhöhte Kosten für Strom, falls Heizregister elektrisch betrieben wird Stromheizungssysteme sind wesentlich einfacher zu installieren bzw. zu regeln, stellen aber ökologisch nicht die 1. Wahl dar. Die zusätzlichen Druckverluste bzw. Stromverbräuche und die damit erhöhten Schallpegel bei Anlagen mit Nachheizungssystemen bzw. Vorheizregistern werden sehr oft unterschätzt."

aus Technische Evaluierung von Wohnraumlüftungen



Wenn Sie selber nach weiteren Vorheizregistern googeln wollen, nutzen Sie "duct heaters"  als Schlagwort, so werden Sie schneller fündig :-)

Weitere deutsche Bezugsquellen werden gerne aufgenommen. Nachfolgend eine alphabetisch sortierte Liste der uns bekannten Geräte



  • Lufterhitzer bis 150°C
  • >1,5m/s
  • mit Regler und Begrenzer
  • 15 kW 230/400V Y


  BADER GmbH
Elektrowärme - Industrieheizungen
Heizelemente - Lufterhitzer


  Rohrlufterhitzer, der für den Einbau in drucklose Kanäle geeignet ist.




ohne Bilder





netec

Energietechnik
Woldemarstr. 37
D - 32756 Detmold

www.sole-ewt.de




  Sole-Erdwärmetauscher

sind im EFH 80 bis 150 m lang (z.B. zweimal um das Haus verlegt), 1,5 bis 2,5 m tief vergraben und 3,2 cm dick (DN 25). Für die Auslegung gibt es nach unserer Kenntnis noch kein Rechenprogramm. Die vorgenannten Werte basieren auf Erfahrungen aus mehrjährig vermessenen Anlagen in Norddeutschland (=> Kurzbericht). Die hieraus entwickelte Faustregel heißt: Leitungslänge in m = Hälfte der Luftförderung in cbm/h, also für eine Lüftungsanlage mit z.B. 200 cbm/h eine Leitung von 100 m Länge



  Heizelemente




 PEGE
Strangheizregister für eine Lüftungsanlage
  Zur individuellen Beheizung einzelner Zulufträume werden die Einzelheizregister verwendet. Damit kann für jeden Raum die Raumtemperatur seperat reguliert werden.


Wandeinbau der Luftvorwärmung in Standard Trennwände
  Heizregister zum Einbau in Standard Innenraum Trennwände von 10cm Stärke. In den 8cm dicken Hohlraum kann dieses Flachheizregister eingebaut werden.









     Vorheizregister für Vitovent 300 in DN160

Vorheizregister für Lüftungssysteme mit Vitovent 300, steckerfertig verdrahtet. Elektrische Leistungsaufnahme 8-stufig regelbar von 0,125 bis 1,0 kW.

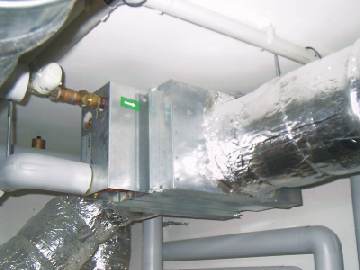

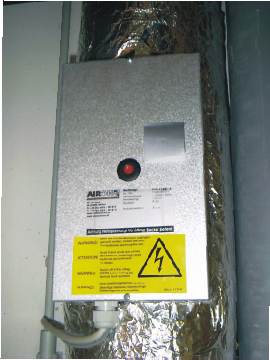

Elektrisches Vorheizregister in einem Passivhaus in Öhringen



Beispieleinbau des obigen Heizregisters in einem Passivhaus in Öhringen, Lüftung von LTM-Ulm

   CWW Zirkuläre Kanal-Lufterhitzer  für

   Warmwasser









  Das Vorheizregister ist nur in Verbindung mit den Zentralgerät 250WACCF011 und 250WACCF022 einzusetzen. Das Modell beinhaltet alle relevanten sicherheits- und regelungstechnischen Komponenten für eine einfache und vorschriftsmäßige Installation.
Technische Daten:

Nennspannung: 230V / 50-60Hz
max. Stromaufnahme: 1000W / 4,5A
min. Luftmenge: 90m³/h

Druckverlust:
100m³/h = 1,5Pa
150m³/h = 2,0Pa
250m³/h = 7,0Pa



Zusätzliche Infos oder Beiträge:

Lüftungsregler + für die exakt arbeitende Lüftung

Drucksregler für den universellen Einsatz in Heizungs-, Klima- oder Teilklimaanlagen. Regelung des Druckes oder Differenzdruckes über Ansteuerung von Antrieben unterschiedlichster Art. Wahlweise mit Sollwertschiebung, Begrenzung und Bestimmung der Regelgröße aus mehreren Messgrößen.

aus http://www.baulinks.de/webplugin/2006/1frame.htm?0141.php4

Neues Patent verbessert Wohnungsbelüftungsgeräte bei Passiv- und Niedrig-Energiehäusern

(26.1.2006) Wohnungsbelüftungsgerät, Wohnungslüftung, Wohnungsbelüftung, Differenzdruck-Messverfahren, AirSwitcher, Passivhaus, Niedrigenergiehaus, Differenzdruck-Sensor, Zuluft, Abluft, WärmerückgewinnungKaum ein halbes Jahr ist es her, dass Prof. Dr. Ing. Rolf-Peter Strauß vom Fachbereich Maschinenbau der Hochschule Bremen das von ihm und seinem Mitarbeiter Dipl. Ing. Thomas Seebörger entwickelte Differenzdruck-Messverfahren ("AirSwitcher") erfolgreich zum Patent angemeldet hat. Jetzt konnte die Bremer Verwertungsgesellschaft InnoWi GmbH diese Entwicklung, mit der sich die Steuerung von Wohnungslüftungsgeräten für Passiv- und Niedrigenergiehäuser optimieren lasse, über eine Lizenzierung an das Bremer Unternehmen ProVentecs GmbH erfolgreich vermarkten.

Das innovative Messverfahren, bei dem ein Differenzdruck-Sensor mit Hilfe eines motorbetriebenen Mehrkanal-Ventils ("AirSwitcher") die Volumenströme der Zu- und Abluftkanäle abwechselnd auf den Sollwert steuert, kann dem Vernehmen nach die Massenstrombalance mit hoher Genauigkeit optimieren. Diese Variante mache eine notwendige Einregulierung vor Ort mittels teurer Differenzdruck-Messgeräte überflüssig. Außerdem arbeite dadurch die Wärmerückgewinnung immer im optimalen Betriebspunkt, was sich durch ein höhere Energieeinsparung bemerkbar mache.

Mit dem Einbau dieses Differenzdruck-Sensors können noch weitere Drücke gemessen werden. So sollen sich z.B. Filterzustände oder eine Vereisung des Wärmeüberträgers physikalisch korrekt bestimmen lassen. Ebenfalls könne die Druckdifferenz zwischen Gebäude und Umgebung gemessen werden - dies wird beim Betrieb einer Feuerstätte interessant. Strombedarf und Geräusche lassen sich im Vergleich zur herkömmlichen Technik reduzieren, da bei diesem Messprinzip auch rückwärts gekrümmte Ventilatoren einsetzbar sind.

"Insgesamt wird durch die sensorgestützte Regelung die Lüftungstechnik gutmütiger gegenüber Installations- und Bedienungsfehlern", so Prof. Strauß, und: "'AirSwitcher' ist ein weiterer Schritt hin zu einer unauffälligen und bedienungsfreundlichen Passiv- und Niedrigenergiehaustechnik, die Energiekosten noch einmal senken kann."

siehe auch:Wohnungsbelüftungsgerät, Wohnungslüftung, Wohnungsbelüftung, Differenzdruck-Messverfahren, AirSwitcher, Passivhaus, Niedrigenergiehaus, Differenzdruck-Sensor, Zuluft, Abluft, Wärmerückgewinnung
