15.11.2002

Luftströmungen Haus Langbein

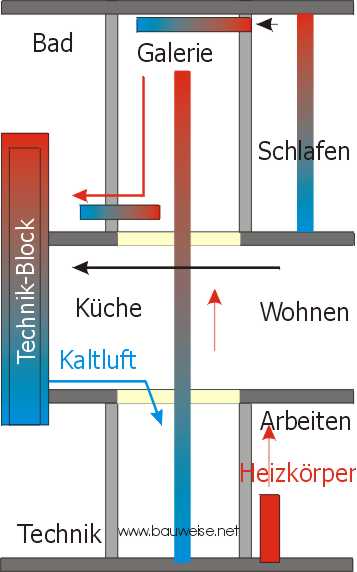

Nachfolgend haben wir versucht, die Verteilung der Luftschichten in unserem Haus darzustellen. Bisher sind die nachfolgenden Überlegungen rein theoretisch.

Dach / First über Galerie. Das Treppenhaus ist vom Keller bis zum Dach offen. Somit bildet sich ein "Kamin" in dem die Warmluft nach oben steigt
Das Bad ist ein Abluftbereich.Die Galerie bildet die Überstromzone. Die Zuluft ins Bad sollte demnach entweder über Zargenüberströmöffnungen oder Wandklappen im unteren Bereich erfolgen.

Die oberen Luftschichten im Schlafzimmer werden wärmer sein, als die Luft am Boden. Damit das Schlafzimmer (Zufuftbereich) kühler bleibt, muß die Warmluft des Raumes oben abströmen können.

Der Kaltluftsee auf dem Boden des Schlafzimmers sollte nicht durch Türspalten entweichen

Die Küche ist Abluftbereich.

Auf gleicher Höhe liegt ein Bad (Abluftbereich) sowie der Eingangsbereich

Der Wohnbereich ist Zuluftbereich. Hier wird eine Heizquelle stehen (Pellet- oder Festholzofen mit Wasserfach. Der Boden (Terracotta) wird über die Fensterflächen zudem erwärmt.
Der Technikblock, der im Technikraum nach oben offen ist, durchzieht das Haus wie ein Kamin. Im Bad wird somit warme Luft direkt aus dem Technikraum zuströmen können Die Kaltluft im DG-Schlafen bleibt im Raum... Kaltluft am Boden des Wohnbereiches "fällt" in die Kältefalle des Treppenhauses.
Im Technikraum steht die Therme, welche im Sommer nur über Solarkollektoren, im Winter zusätzlich durch den Pellet- oder Festholzofen im Wohnzimmer "beladen" wird. Die Therme wird immer Wärme direkt an den Raum abgeben. Diese Wärme muß abströmen können, also durch Lüftungsklappen ins Treppenhaus bzw. durch den Technikblock ins Bad im Dachgeschoss  Der Kaltluftsee im Treppenhaus UG muß sich in den Technikbereich ausdehnen können, dass die kalte Luft durch die Wärmequellen beheizt werden kann (tiefe Überström- öffnungen in den Technikraum)



Die Überströmöffnungen des Technikbereiches müssen Schall zurückhalten. Schliesslich ist es unangenehm, Waschmaschine oder Trockner im Schlafzimmer zu hören
Im Technikraum "heizt" im Winter zudem der Kondensationstrockner und die Waschmaschine. Diese Wärme muß nutzbar sein...  Unter dem Wohnzimmer liegt der Arbeitsraum. Da auf keiner Decke ein Estrich vorhanden ist, muss die Betondecke "beheizt" werden, dass im Wohnzimmer keine kalten Füße entstehen.

Schaumglasschotter unter der Bodenplatte
